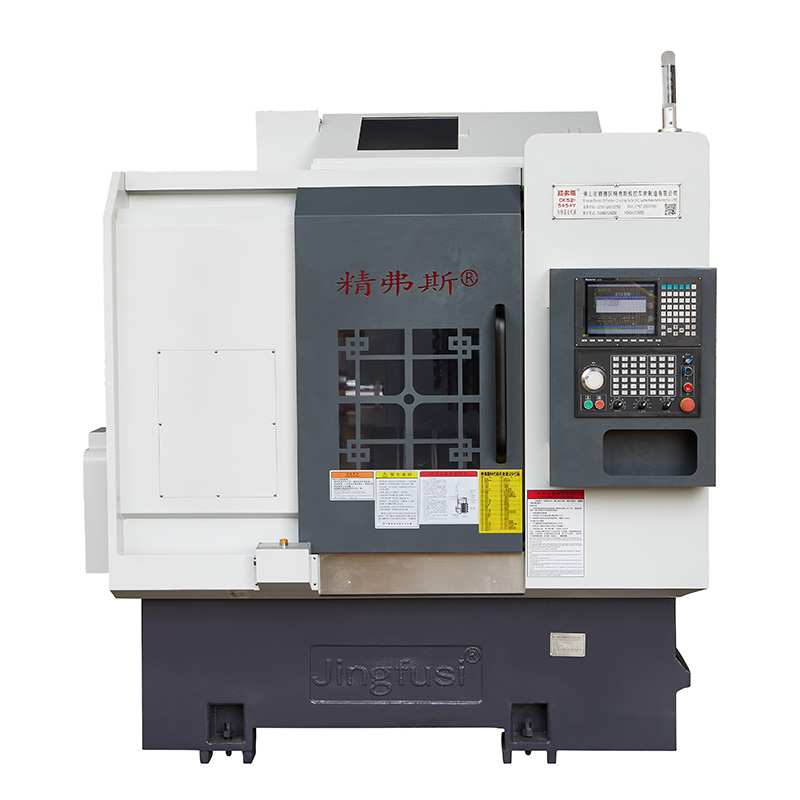

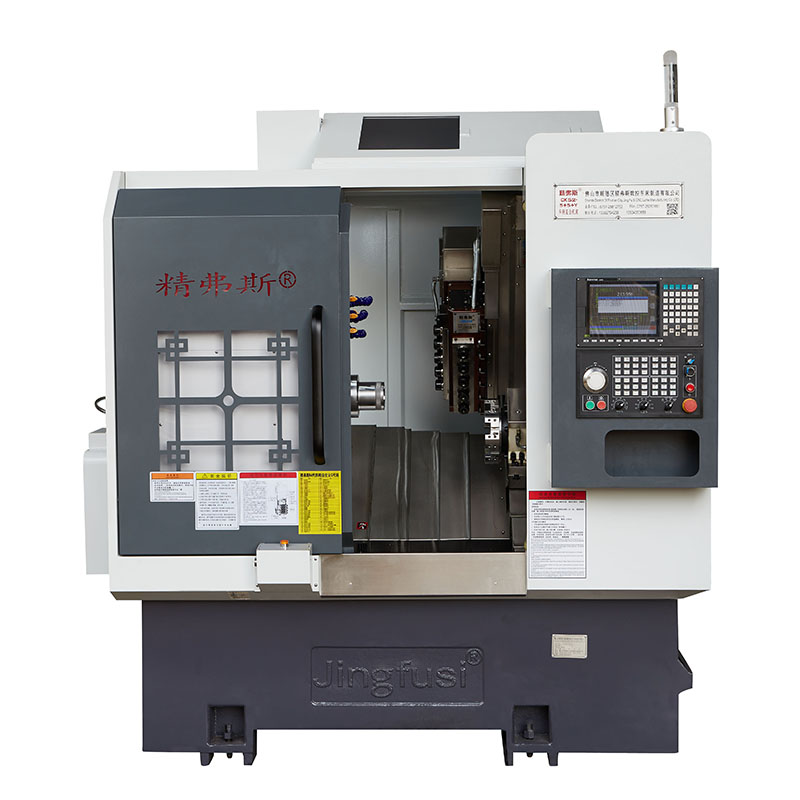

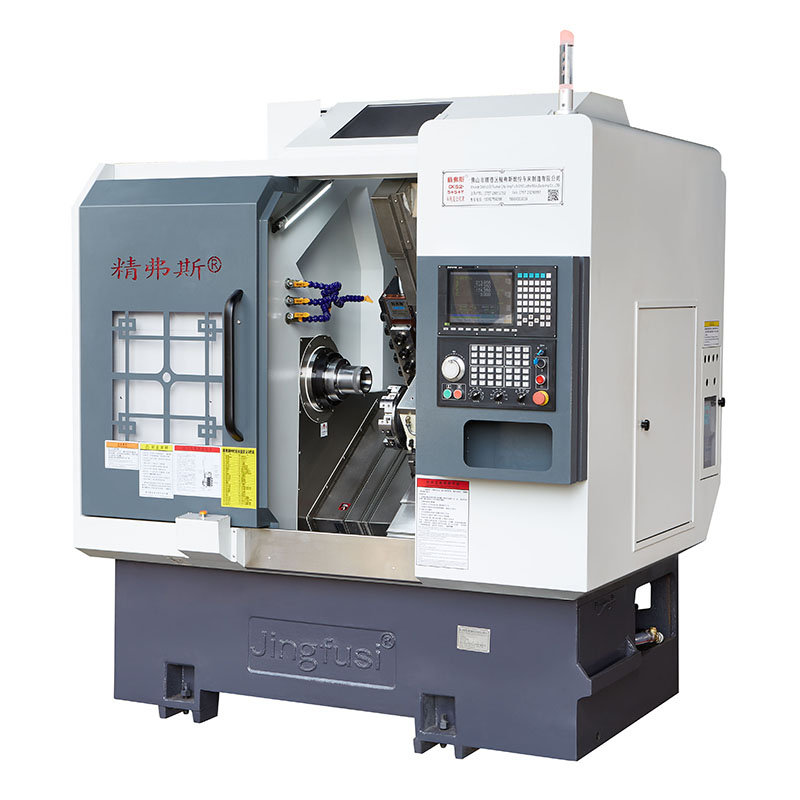

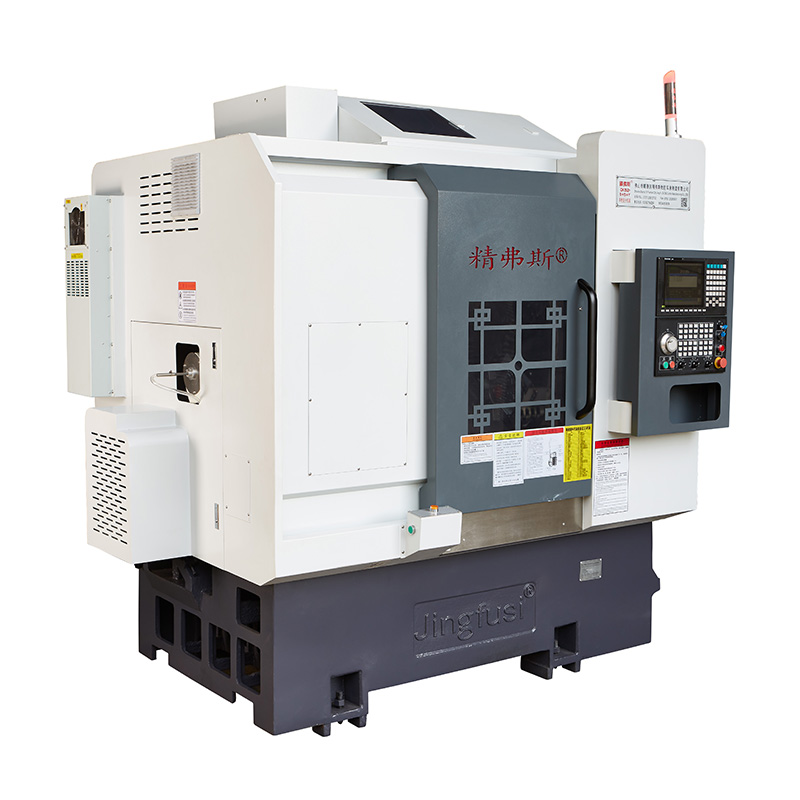

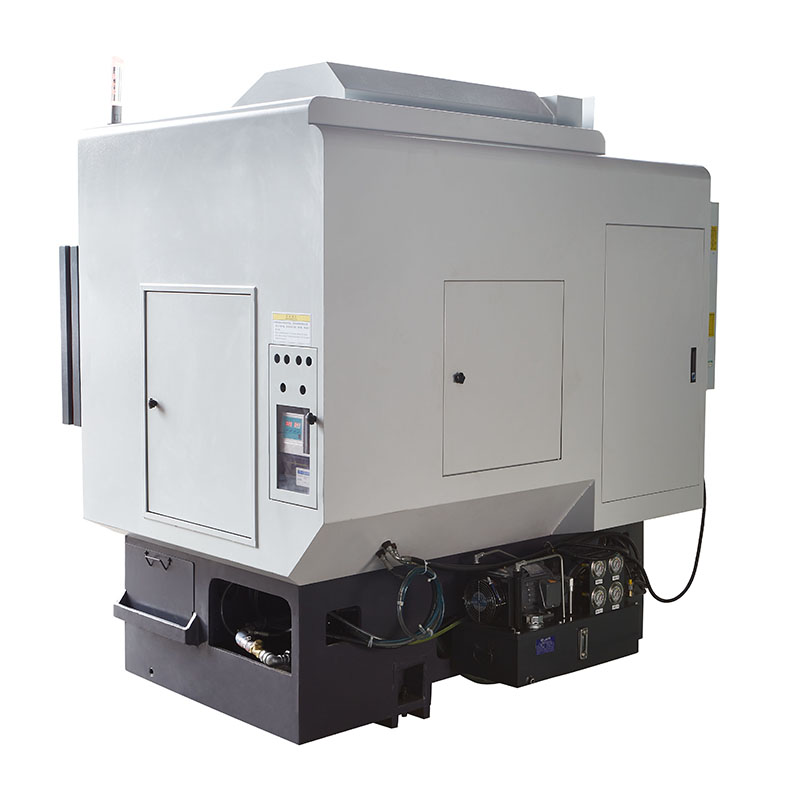

เครื่องรวมเครื่องกลึงและมิลลิ่งป้อมปืน

คุณสามารถซื้อเครื่องรวมเครื่องกลึงและกัดป้อมปืน Jingfusi® ได้ด้วยความมั่นใจจากเรา เรากระตือรือร้นที่จะร่วมงานกับคุณ และหากคุณมีข้อสงสัยหรือต้องการข้อมูลเพิ่มเติม โปรดอย่าลังเลที่จะติดต่อเรา เราจะตอบคำถามของคุณทันที

แบบอย่าง:CK46-5+5+Y

ส่งคำถาม

รายละเอียดสินค้า

ในฐานะผู้ผลิตมืออาชีพ เราอยากจะจัดหาเครื่องรวมเครื่องกลึงและมิลลิ่งป้อมปืนคุณภาพสูงให้กับคุณ และเราจะเสนอบริการหลังการขายที่ดีที่สุดและการส่งมอบตรงเวลาให้กับคุณ

รายละเอียดสินค้า

รายการพารามิเตอร์

รายการ	เนื้อหา	หน่วย	ซีเค46-5+5+ย	CK52-5+5+ย
ขอบเขตการประมวลผล	แกว่งไปมาบนเตียง	มม	Ø 500
	ความยาววงกลมวงนอกการเลี้ยวสูงสุด	มม	320
	เส้นผ่านศูนย์กลางแท่งสูงสุด	มม	Ø45	Ø 51 ~ 55
แกนหลัก	ความเร็วแกนหมุนสูงสุด	รอบต่อนาที	6000(ตั้งเป็น 4000)	4500 (ตั้งเป็น 3500)
	ประเภทหัวแกนหมุน		A2-5	ก2-6
	เส้นผ่านศูนย์กลางรูผ่านแกนหมุน	มม	Ø 56	Ø 66
ให้อาหาร	ระยะชักสูงสุดของแกน X/Z/Y	มม	800/470/310
	การเคลื่อนที่เร็วสูงสุดของแกน X/Z/Y	เมตร/นาที	24 (การตั้งค่า 18)/24 (การตั้งค่า 18)/15 (การตั้งค่า 8)
	แกนสกรูแกน X / Z / Y	มม	32/32/25
	รางแกน X/Z/Y	มม	35/35/25
หอมีด	ป้อมปืนแปดสถานี	พีซีเอส	8 สถานี สามารถติดตั้งตัวยึดเครื่องมือแบบรูคู่ เสริมด้วย 12 สถานี
หัวเพาเวอร์	แบบฟอร์มการจับเครื่องมือหัวกำลัง		ER25
	ความเร็วสูงสุดของหัวกำลัง	รอบต่อนาที	6000 (ตั้งค่าเป็น 4000) โดยทั่วไปใช้ในการแปรรูปผลิตภัณฑ์ตั้งแต่ 4000
	การเจาะติดตั้งสูงสุดและเส้นผ่านศูนย์กลางหัวกัด	มม	Ø 16
	ระยะห่างระหว่างเพลาหัวกำลังและเพลา	มม	65
เครื่องจักรไฟฟ้า	กำลังมอเตอร์หลัก/แรงบิด	กิโลวัตต์/นิวตันเมตร	7.5 KW/47.75NM, อุปกรณ์เสริม 11KW/70.03Nm สำหรับชิ้นส่วนเหล็กที่มีความสามารถในการแปรรูป 80 ขึ้นไป
	กำลังมอเตอร์แกน X / Z / Y / แรงบิด	กิโลวัตต์/นิวตันเมตร	ยาสกาว่า 1.8KW/11.5Nm. อุปกรณ์เสริมรุ่นใหม่ 2.4 KW/พิกัด 11.5Nm
	กำลังมอเตอร์/แรงบิดของหัวกำลัง X/Z	กิโลวัตต์/นิวตันเมตร	2.4 กิโลวัตต์/11.5 นิวตันเมตร
	ความเร็วสูงสุดของมอเตอร์หัวกำลัง	รอบต่อนาที	5000
อื่น	อุปกรณ์เบรกกำหนดตำแหน่งแกนหมุน		แรงดันไฮดรอลิก
	ความเอียงของเตียง	°	35°
	มีดโต๊ะจานยาวXกว้าง	มม	700X290
	เครื่องมือกล ยาว X กว้าง X สูง	มม	2200X1580X2000
	น้ำหนักรวมของเครื่องทั้งหมด	กิโลกรัม	3430
	กำลังทั้งหมด	กิโลวัตต์	13
	การใช้พลังงานโดยเฉลี่ย	กิโลวัตต์/ชม	2

ความแม่นยำของเครื่องมือกล

ความแม่นยำของเครื่องจักร มาตรฐานปัจจัย Jingfus：
รายการทดสอบที่สำคัญ	แผนภาพ	มาตรฐานโรงงาน


การตีแนวรัศมีของแกนหมุน		ตรวจจับการส่ายของกรวยด้านนอก	0.0035


ตำแหน่งซ้ำของแกน X		ตรวจจับการวางตำแหน่งซ้ำของแกน X หมายเหตุ: ขั้นแรกคาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นจึงตรวจจับตำแหน่งซ้ำ	0.003


ตำแหน่งซ้ำของแกน Z		ตรวจจับตำแหน่งซ้ำบนแกน Z หมายเหตุ: ขั้นแรกคาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นจึงตรวจจับตำแหน่งซ้ำ	0.003


ตำแหน่งซ้ำของแกน Y		ตรวจจับตำแหน่งซ้ำบนแกน Y หมายเหตุ: ขั้นแรกคาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นจึงตรวจจับตำแหน่งซ้ำ	0.004


ตำแหน่งทำซ้ำแกน C		ตรวจจับการเปลี่ยนตำแหน่งของจุดคงที่ของแกน C หมายเหตุ: ขั้นแรกให้คาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นจึงตรวจจับการวางตำแหน่งซ้ำ	20 อาร์ควินาที


ตำแหน่งแกน C หมุน		ตรวจจับความแม่นยำของตำแหน่งแบบสุ่มของแกน C หมายเหตุ: ขั้นแรกคาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นตรวจสอบการตั้งค่าซ้ำ	72 อาร์ควินาที


จังหวะการหนีบหัวเพาเวอร์		ตีโคน	0.015

จังหวะการหนีบหัวเพาเวอร์		การตีแบบหนีบ	0.01

หากลูกค้าต้องการทดสอบความแม่นยำ ISO หรือ VD1 ของแกน X/Z/Y จะต้องพิจารณา ณ เวลาที่เขียนสัญญา ลูกค้าจะต้องทดสอบรายการนี้พร้อมกับการยอมรับครั้งแรกของโรงงานจิงฟู่ซี
