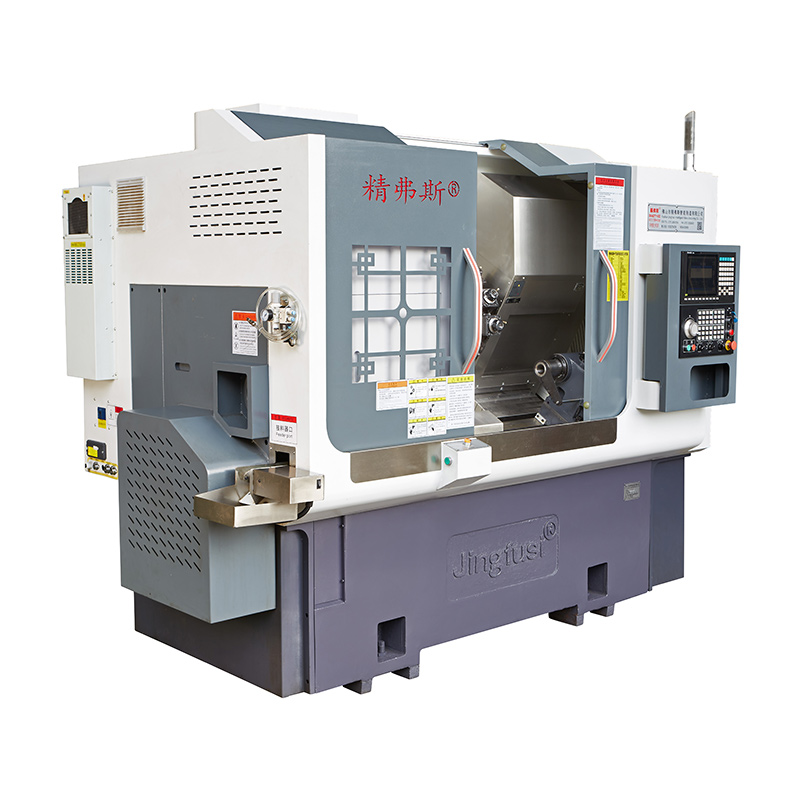

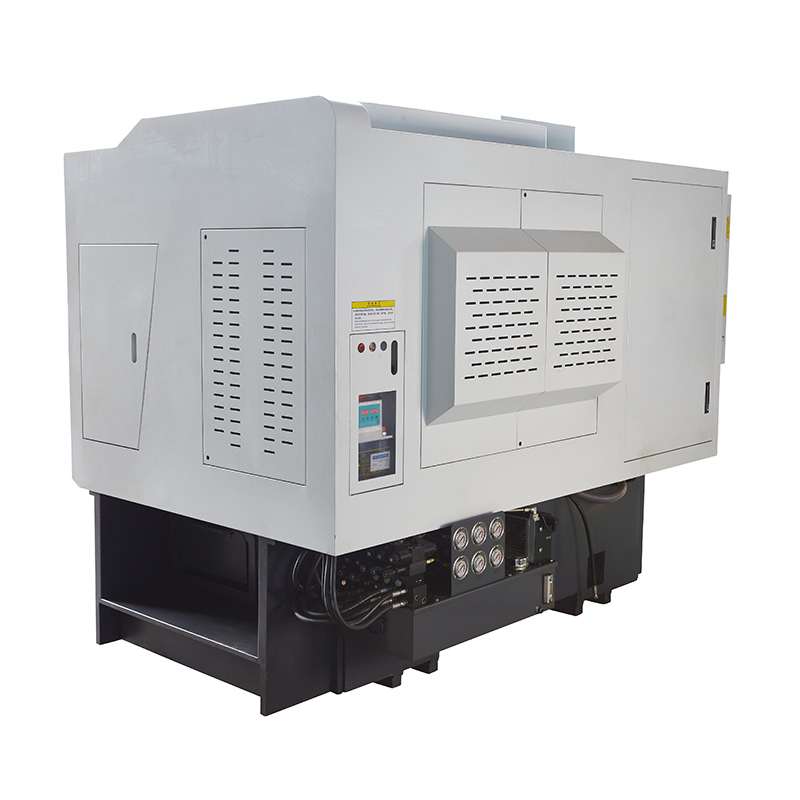

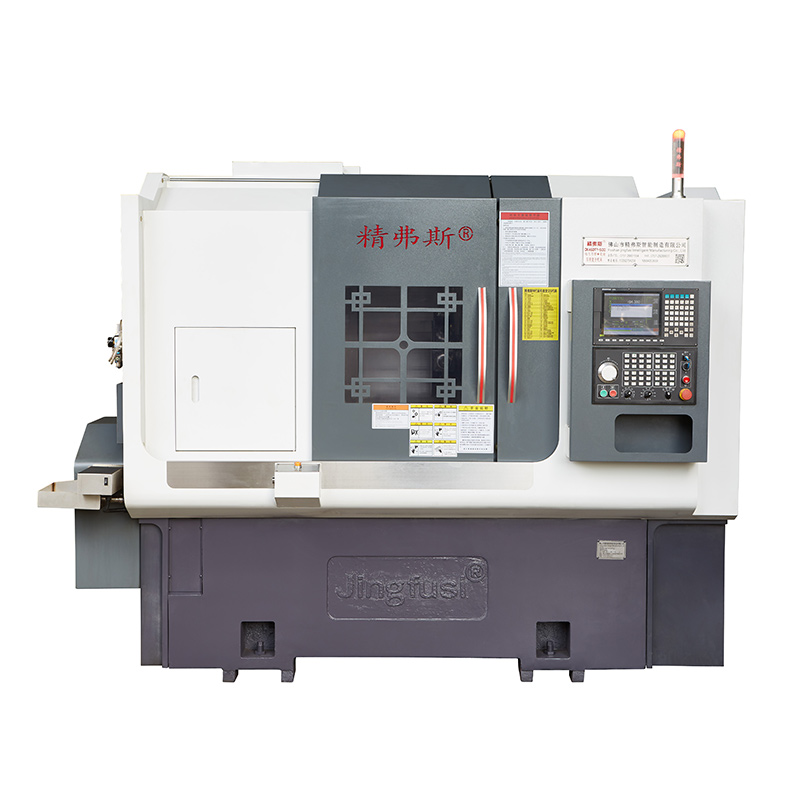

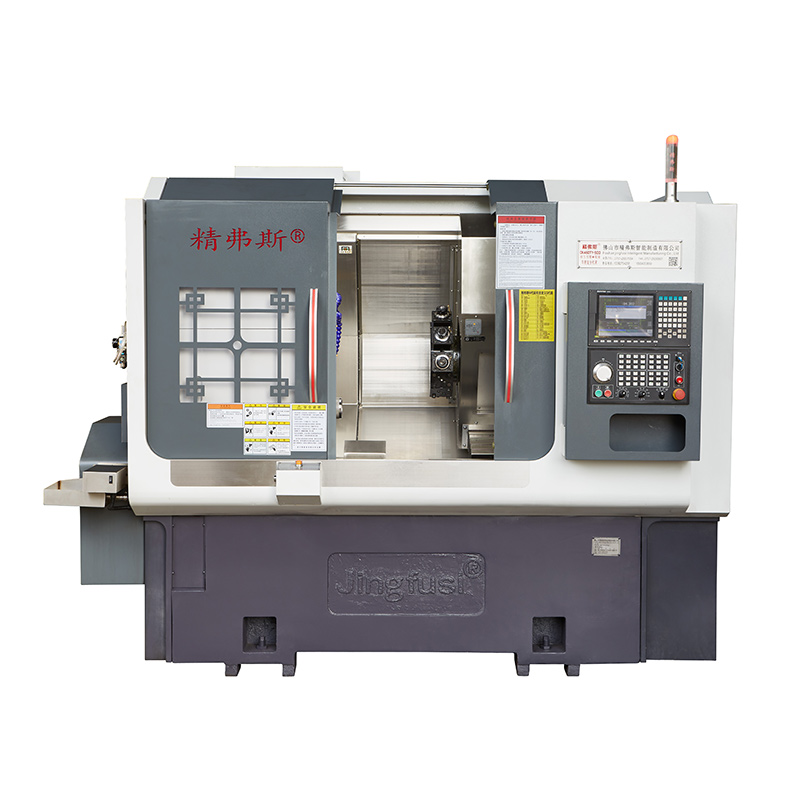

เครื่องหมุนป้อมปืนอัตโนมัติและเครื่องกัด

โดยทั่วไปแล้วเครื่องหมุนป้อมปืนอัตโนมัติและเครื่องกัดมักจะมีป้อมปืนเครื่องมือที่สามารถเก็บเครื่องมือตัดหลายตัว ป้อมปืนสามารถจัดทำดัชนีโดยอัตโนมัติเพื่อเลือกเครื่องมือที่เหมาะสมสำหรับการดำเนินการเครื่องตัดเฉือนแต่ละครั้งลดเวลาการตั้งค่าและเพิ่มประสิทธิภาพ

แบบอย่าง:CK46DTY

ส่งคำถาม

รายละเอียดสินค้า

เครื่องหมุนป้อมปืนอัตโนมัติและเครื่องกัดเหล่านี้ยังสามารถดำเนินการมิลลิ่งได้ช่วยให้สามารถสร้างรูปร่างที่ซับซ้อนคุณสมบัติและรูปทรงโดยการย้ายเครื่องมือตัดในทิศทางต่าง ๆ การโม่ขยายขีดความสามารถในการตัดเฉือนของเครื่องนอกเหนือจากการหมุนอย่างง่าย

ไดอะแกรมการเดินทางของเครื่องจักร

Automatic Turret Turning and Milling Machine

รายละเอียดผลิตภัณฑ์

รายการพารามิเตอร์

รายการ	แบบจำลองของเครื่องกลึง	หน่วย	ck52dty	ck76dty	ck46dty
ขอบเขตการประมวลผล	เส้นผ่านศูนย์กลางการหมุนสูงสุดของแกนหมุน	มม.	Ø 700
	ความยาววงกลมด้านนอกเปลี่ยนสูงสุด	มม.	520
	เส้นผ่านศูนย์กลางแท่งสูงสุด	มม.	Ø 55	Ø 72	Ø 45
แกนหลัก	ความเร็วแกนหมุนสูงสุด	r/นาที	4200 (ตั้งค่า 3500)	3200 (การตั้งค่า 2000)	6000 (ตั้ง 4500)
	ประเภทหัวแกนหมุน		A2 - 6	a2 -8	A2 - 5
	เส้นผ่านศูนย์กลางของแกนหมุน	มม.	Ø 66	Ø 86	Ø 56
ให้อาหาร	แกน x/z/y จังหวะสูงสุด	มม.	260/500/± 60
	หัวพลังงาน 90 °ผ่านศูนย์กลางของแกนหมุน	มม.	30
	การเคลื่อนที่อย่างรวดเร็วสูงสุดของแกน x/z/y	m/ของฉัน	24 (การตั้งค่า 16)/ 24 (การตั้งค่า 16)/ 14 (การตั้งค่า 8)
	แกนแกนแกน x/z/y	มม.	40
	แทร็กแกนแกน x/z/y	มม.	35/45/35
ป้อมปืน	รุ่น Power Turret (Power Turret)	BMT	BMT55
	คอลเล็ตหัว	เป็น	ER32
	ขนาดตัวยึดเครื่องมือคงที่	มม.	25x25
	เส้นผ่านศูนย์กลางของผู้ถือ	มม.	Ø32
เครื่องจักรไฟฟ้า	พลังมอเตอร์หลัก/แรงบิด	kw / nm	11kW/จัดอันดับ 72Nm	15kW/คะแนน 98Nm	7.5 kW/คะแนน 47nm
	X/Z/Y Axis Motor Power/Torque	kw / nm	Yaskawa 2.9 kw /18.6nm，optional รุ่นใหม่ 3.1 kw /15nm
	พลังงาน/แรงบิดของมอเตอร์หัวพลังงานป้อมปืน	kw / nm	รุ่นใหม่ 3.1 kW/15nm
	ความเร็วสูงสุดของมอเตอร์พลังงานป้อมปืน	r/นาที	6000 (การตั้งค่า 4000), Speed≤4000ทั่วไป
	พลังมอเตอร์พลัง/แรงบิด	kw / nm	3.1 kW/15nm
	พลังงาน/แรงบิดของเครื่องมือเปลี่ยนมอเตอร์	kw / nm	รุ่นใหม่ 1.0 kw /3.1nm
tailstock	Tailstock Stroke	มม.	520
	จังหวะไฮดรอลิกสูงสุดของ tailstock	มม.	100
	Tailstock Top เข็ม Taper Taper Taper	MK	Mohs 5#
	ระยะห่างสูงสุดระหว่างปลายและชัค	มม.	690
อื่น	อุปกรณ์เบรกวางตำแหน่งแกนหมุน		ไฮดรอลิกโปรแกรมเสริมสามารถตั้งโปรแกรมได้
	ความเอียงของเตียง	°	30 °หรือ 15 °
	เครื่องมือเครื่องจักรความยาว x ความกว้าง x ความสูง	มม.	2500x1680x1900
	น้ำหนักรวมของเครื่องทั้งหมด	กิโลกรัม	5,000 กิโลกรัม
	พลังงานทั้งหมด	กิโลวัตต์	20
	การใช้พลังงานโดยเฉลี่ย	kw / h	3

ความแม่นยำของเครื่องมือเครื่องจักร

ความแม่นยำของเครื่องมาตรฐาน Jingfus Factor：
รายการทดสอบที่สำคัญ	แผนผังแผนผัง	วิธีการตรวจจับ	มาตรฐานโรงงาน


จังหวะรัศมีแกนหมุน		ตรวจจับ Runout of Outer Cone	0.0035


ตำแหน่งการทำซ้ำแกน x		ตรวจจับการวางตำแหน่งซ้ำของแกน x หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.003


ตำแหน่ง z-axis ทำซ้ำ		ตรวจจับการวางตำแหน่งซ้ำ ๆ บนแกน z หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.003


ตำแหน่งทำซ้ำแกน y		ตรวจจับการวางตำแหน่งซ้ำ ๆ บนแกน y หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.004


C Axis ทำซ้ำตำแหน่ง		ตรวจจับการจัดตำแหน่งใหม่ของจุดคงที่แกน C, หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ ๆ	20 อาร์ควินาที


C แกนตำแหน่งโรตารี่		ตรวจจับความแม่นยำของตำแหน่งแบบสุ่มของแกน C หมายเหตุ: ก่อนคาดการณ์ก่อนประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจสอบการตั้งค่าซ้ำ ๆ	72 อาร์ควินาที


Power Head Clamping Beat		จังหวะกรวย	0.015

Power Head Clamping Beat		การตีหนีบ	0.01

หากลูกค้าต้องการทดสอบความแม่นยำของ ISO หรือ VD1 ของแกน x/z/y มันจะถูกกำหนดในเวลาที่เขียนสัญญา ลูกค้าจะต้องทดสอบรายการนี้ในเวลาเดียวกันกับการยอมรับครั้งแรกของโรงงาน Jingfusi
