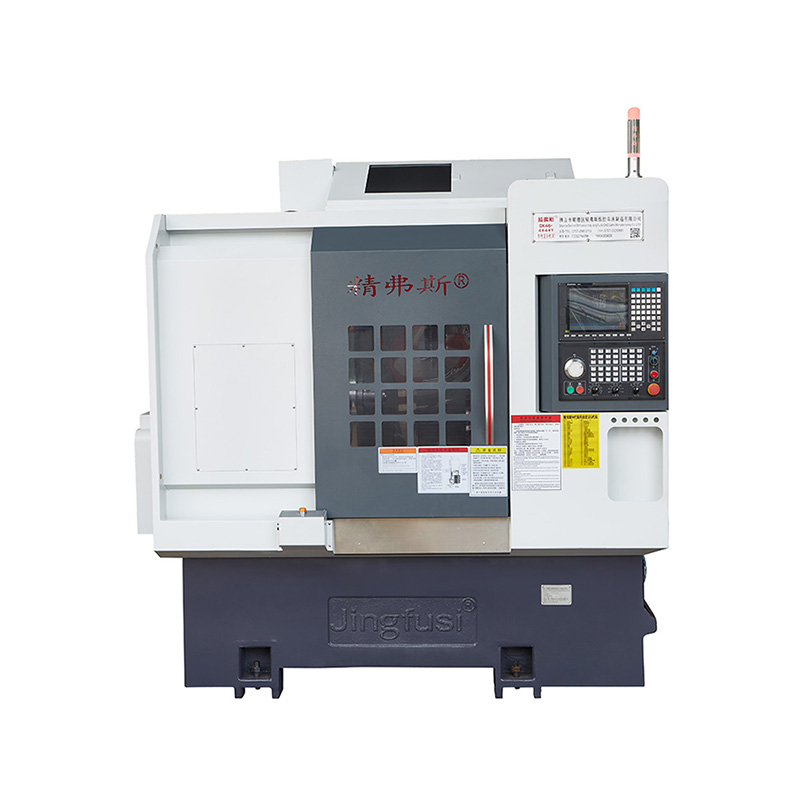

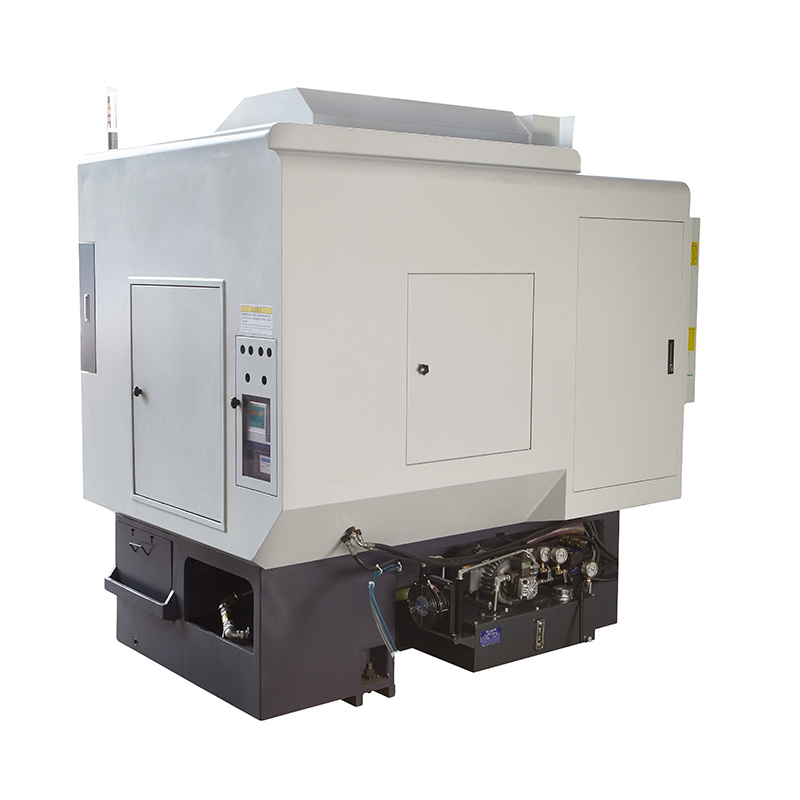

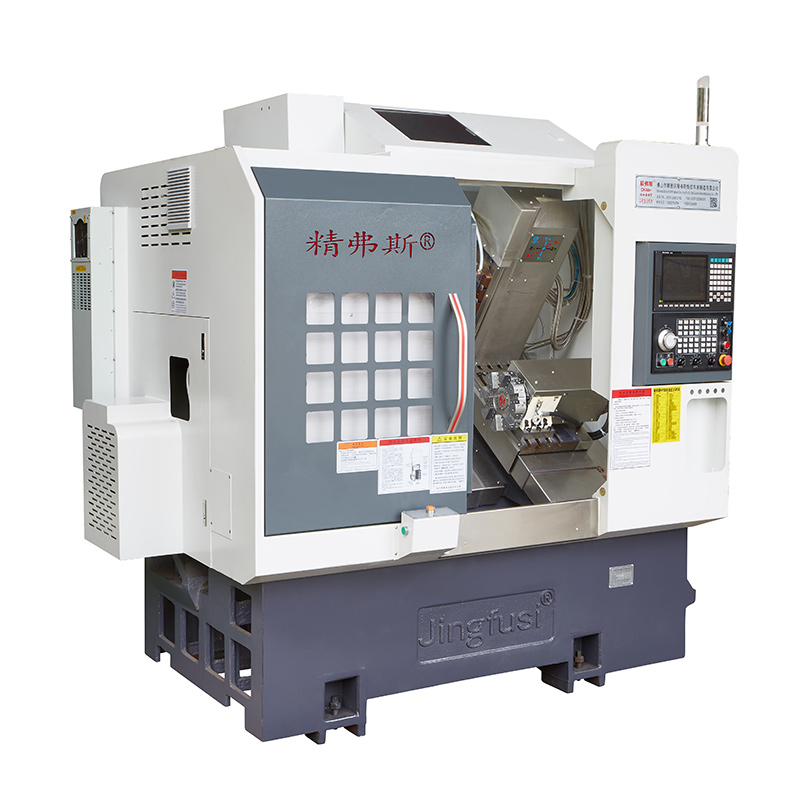

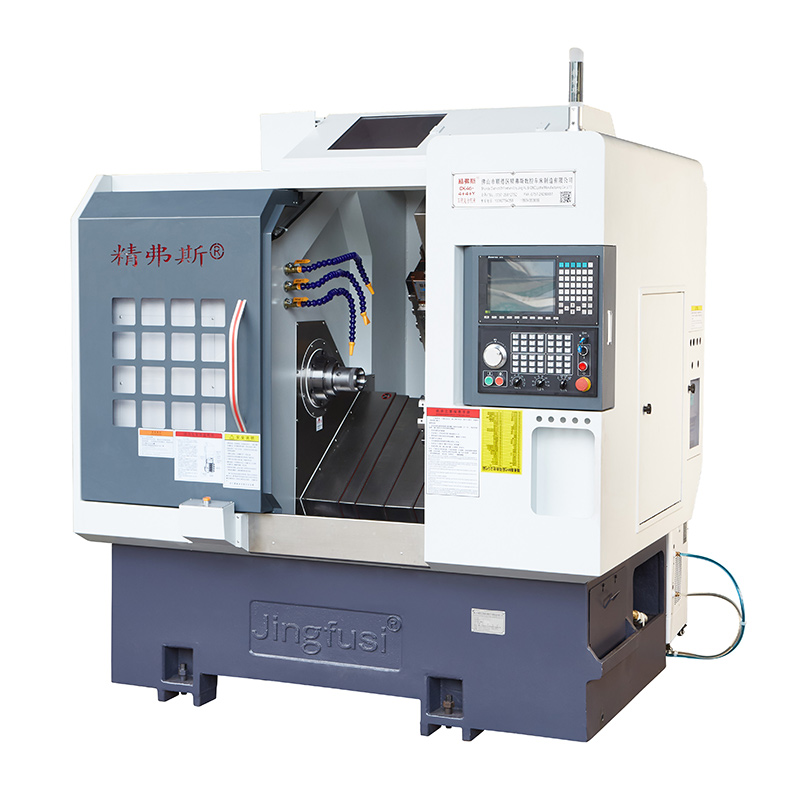

เครื่องกลึงและกัดป้อมปืนความแม่นยำสูง

ในฐานะผู้ผลิตมืออาชีพ เราอยากจะจัดหาเครื่องกลึงและกัดป้อมปืนความแม่นยำสูงคุณภาพสูงของ Jingfusi® ให้กับคุณ และเราจะเสนอบริการหลังการขายที่ดีที่สุดและการส่งมอบตรงเวลาให้กับคุณ

แบบอย่าง:CK76DTY

ส่งคำถาม

รายละเอียดสินค้า

ความแม่นยำเป็นสิ่งสำคัญในการกลึงและกัด และเครื่องจักรของเราก็ให้ความเที่ยงตรงนั้นแก่คุณ ด้วยโครงสร้างที่แข็งแกร่งและทนทาน เครื่องจักรนี้มีความสามารถในการรับมือกับงานตัดเฉือนที่แม่นยำด้วยผลผลิตคุณภาพสูง

การออกแบบป้อมปืน Jingfusi® ของเครื่องนี้ช่วยให้เปลี่ยนเครื่องมือได้ง่ายและรวดเร็ว ทำให้เหมาะสำหรับงานตัดเฉือนที่หลากหลาย ด้วยแกนหมุนที่ทรงพลังและฟังก์ชันการหมุน คุณจะสามารถสร้างชิ้นส่วนที่ซับซ้อนได้อย่างรวดเร็วและแม่นยำ

เครื่องกลึงและกัดป้อมปืนความแม่นยำสูงของเราได้รับการออกแบบมาเพื่อลดความซับซ้อนของกระบวนการตัดเฉือนและเพิ่มประสิทธิภาพสูงสุด โดยให้ความคล่องตัวในการจัดการงานและการใช้งานที่หลากหลาย ด้วยการประมวลผลความเร็วสูงและฟังก์ชันการทำงานที่หลากหลาย

เครื่องจักรของเราไม่เพียงแต่แม่นยำเท่านั้น แต่ยังสร้างมาให้มีอายุการใช้งานยาวนานอีกด้วย ด้วยโครงที่ทนทานและแข็งแรง เครื่องจักรนี้สามารถรองรับวัสดุและการใช้งานได้หลากหลาย จึงรับประกันประสิทธิภาพการผลิตและความชำนาญสูงสุด

นอกจากนี้ อินเทอร์เฟซที่ใช้งานง่ายของเครื่องนี้ทำให้ใช้งานง่าย แม้สำหรับผู้ที่เพิ่งเริ่มตัดเฉือนก็ตาม ส่วนควบคุมได้รับการออกแบบมาให้ใช้งานง่าย ช่วยให้คุณสามารถตั้งโปรแกรมและดำเนินการงานตัดเฉือนที่มีอยู่ได้อย่างง่ายดาย

เครื่องกลึงและกัดป้อมปืนความแม่นยำสูงของเราเกินความคาดหมายในแง่ของความทนทาน ประสิทธิภาพ และความแม่นยำ ด้วยความสามารถอันทรงพลัง โครงสร้างที่แข็งแกร่ง และส่วนต่อประสานที่ใช้งานง่าย จึงเป็นโซลูชั่นที่ดีเยี่ยมสำหรับการกลึงและการกัดที่แม่นยำของคุณ

แผนผังการเคลื่อนที่ของเครื่องจักร Jingfusi®

รายละเอียดสินค้า

รายการพารามิเตอร์

รายการ	รูปแบบของเครื่องกลึง	หน่วย	CK52DTY	CK76DTY	CK46DTY
ขอบเขตการประมวลผล	เส้นผ่านศูนย์กลางการหมุนสูงสุดของแกนหมุน	มม	Ø700
	ความยาววงกลมวงนอกการเลี้ยวสูงสุด	มม	520
	เส้นผ่านศูนย์กลางแท่งสูงสุด	มม	Ø55	Ø 72	Ø45
แกนหลัก	ความเร็วแกนหมุนสูงสุด	รอบต่อนาที	4200(ตั้งค่า 3500)	3200(ตั้งค่า 2000)	6000 (ชุด 4500)
	ประเภทหัวแกนหมุน		A2 - 6	A2 -8	A2 - 5
	เส้นผ่านศูนย์กลางรูผ่านแกนหมุน	มม	Ø 66	Ø86	Ø 56
ให้อาหาร	ระยะชักสูงสุดของแกน X/Z/Y	มม	260/500/±60
	หัวกำลัง 90° ผ่านศูนย์กลางของแกนหมุน	มม	30
	การเคลื่อนที่เร็วสูงสุดของแกน X/Z/Y	เมตร/นาที	24(การตั้งค่า 16)/ 24(การตั้งค่า 16)/14(การตั้งค่า 8)
	แกนสกรูแกน X / Z / Y	มม	40
	รางลูกกลิ้งแกน X / Z / Y	มม	35/45/35
ป้อมปืนทรงพลัง	รุ่นป้อมปืนไฟฟ้า (ป้อมปืนไฟฟ้า)	ขสมก	บีเอ็มที55
	คอลเล็ทหัวเพาเวอร์	เป็น	ER32
	ขนาดที่จับเครื่องมือคงที่	มม	25X25
	เส้นผ่านศูนย์กลางด้ามของด้ามจับเจาะ	มม	Ø32
เครื่องจักรไฟฟ้า	กำลังมอเตอร์หลัก/แรงบิด	กิโลวัตต์/นิวตันเมตร	11KW/พิกัด 72Nm	15KW/พิกัด 98Nm	7.5 กิโลวัตต์/พิกัด 47 นิวตันเมตร
	กำลังมอเตอร์แกน X / Z / Y / แรงบิด	กิโลวัตต์/นิวตันเมตร	yaskawa 2.9 KW /18.6Nm，อุปกรณ์เสริมรุ่นใหม่ 3.1 KW /15Nm
	กำลัง/แรงบิดของมอเตอร์หัวกำลังป้อมปืน	กิโลวัตต์/นิวตันเมตร	เจนเนอเรชั่นใหม่ 3.1 KW/15NM
	ความเร็วสูงสุดของมอเตอร์กำลังป้อมปืน	รอบต่อนาที	6000 (การตั้งค่า 4000) ความเร็วทั่วไป≤4000
	กำลังหัวมอเตอร์/แรงบิด	กิโลวัตต์/นิวตันเมตร	3.1 กิโลวัตต์/15 นาโนเมตร
	กำลัง/แรงบิดของมอเตอร์เปลี่ยนเครื่องมือป้อมปืน	กิโลวัตต์/นิวตันเมตร	รุ่นใหม่ 1.0 KW /3.1NM
หางปลา	จังหวะหาง	มม	520
	จังหวะไฮดรอลิกสูงสุดของ tailstock	มม	100
	เทเปอร์รูกรวยเข็มด้านบน Tailstock	เอ็มเค	โมส 5#
	ระยะห่างสูงสุดระหว่างปลายและหัวจับ	มม	690
อื่น	อุปกรณ์เบรกกำหนดตำแหน่งแกนหมุน		ไฮดรอลิก ตั้งโปรแกรมเสริมได้
	ความเอียงของเตียง	°	30° หรือ 15°
	เครื่องมือกล ยาว X กว้าง X สูง	มม	2500X1680X1900
	น้ำหนักรวมของเครื่องทั้งหมด	กิโลกรัม	5,000กก
	กำลังทั้งหมด	กิโลวัตต์	20
	การใช้พลังงานโดยเฉลี่ย	กิโลวัตต์/ชม	3

ความแม่นยำของเครื่องมือกล

ความแม่นยำของเครื่องจักร มาตรฐานปัจจัย Jingfus：
รายการทดสอบที่สำคัญ	แผนภาพ	วิธีการตรวจจับ	มาตรฐานโรงงาน


การตีแนวรัศมีของแกนหมุน		ตรวจจับการส่ายของกรวยด้านนอก	0.0035


ตำแหน่งซ้ำของแกน X		ตรวจจับการวางตำแหน่งซ้ำของแกน X หมายเหตุ: ขั้นแรกคาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นจึงตรวจจับตำแหน่งซ้ำ	0.003


ตำแหน่งซ้ำของแกน Z		ตรวจจับตำแหน่งซ้ำบนแกน Z หมายเหตุ: ขั้นแรกคาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นจึงตรวจจับตำแหน่งซ้ำ	0.003


ตำแหน่งซ้ำของแกน Y		ตรวจจับตำแหน่งซ้ำบนแกน Y หมายเหตุ: ขั้นแรกคาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นจึงตรวจจับตำแหน่งซ้ำ	0.004


ตำแหน่งทำซ้ำแกน C		ตรวจจับการเปลี่ยนตำแหน่งของจุดคงที่ของแกน C หมายเหตุ: ขั้นแรกให้คาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นจึงตรวจจับการวางตำแหน่งซ้ำ	20 อาร์ควินาที


ตำแหน่งแกน C หมุน		ตรวจจับความแม่นยำของตำแหน่งแบบสุ่มของแกน C หมายเหตุ: ขั้นแรกคาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นตรวจสอบการตั้งค่าซ้ำ	72 อาร์ควินาที


จังหวะการหนีบหัวเพาเวอร์		ตีโคน	0.015

จังหวะการหนีบหัวเพาเวอร์		การตีแบบหนีบ	0.01

หากลูกค้าต้องการทดสอบความแม่นยำ ISO หรือ VD1 ของแกน X/Z/Y จะต้องพิจารณา ณ เวลาที่เขียนสัญญา ลูกค้าจะต้องทดสอบรายการนี้พร้อมกับการยอมรับครั้งแรกของโรงงานจิงฟู่ซี
