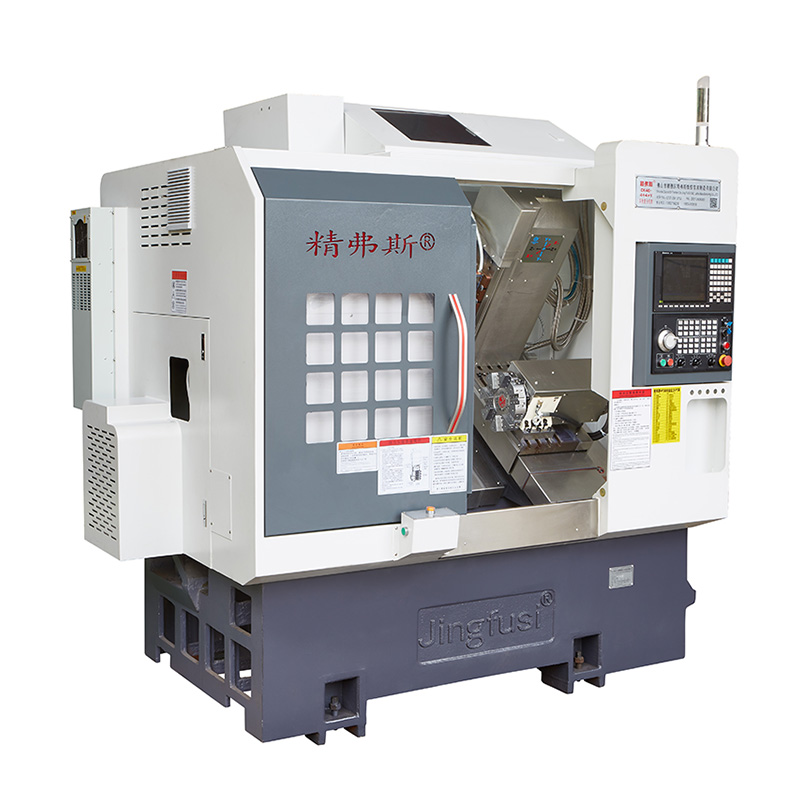

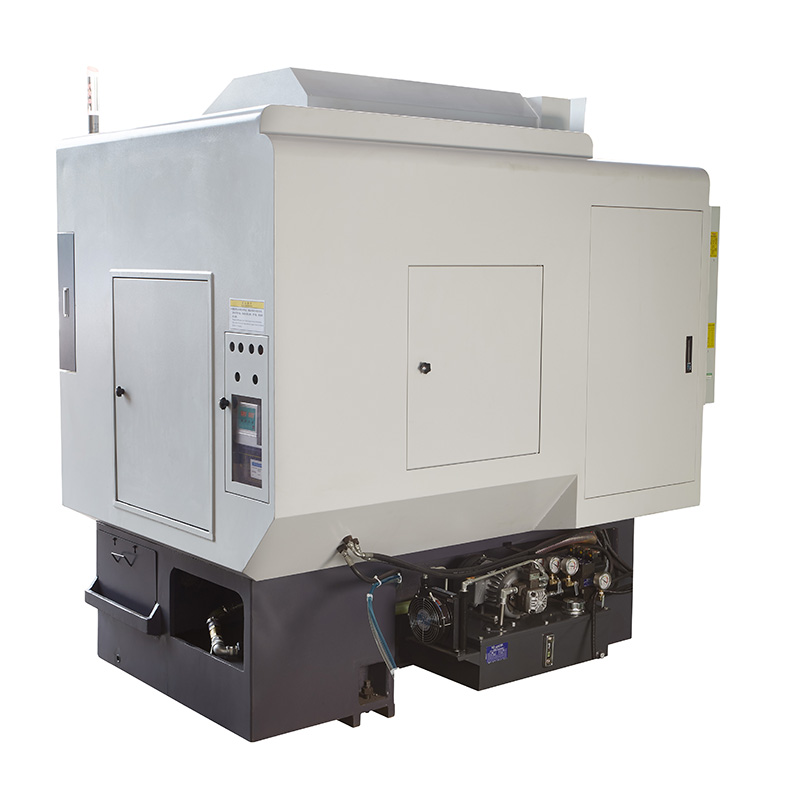

เครื่องกลึงและกัด CNC ประสิทธิภาพสูง

เครื่องกลึงและกัด CNC ประสิทธิภาพสูง Jingfusi® โดดเด่นด้วยโครงสร้างที่แข็งแกร่ง ทนทาน และการเขียนโปรแกรมซอฟต์แวร์ขั้นสูงเพื่อให้มั่นใจถึงความแม่นยำและแม่นยำในทุกงาน ไม่ว่าคุณจะต้องเจาะรู ตัดรูปทรงที่ซับซ้อน หรือทำให้ชิ้นงานของคุณมีลักษณะเหมือนกระจก เครื่องจักรของเราก็พร้อมตอบสนองทุกความต้องการ

แบบอย่าง:CK52-5+5+Y

ส่งคำถาม

รายละเอียดสินค้า


การใช้งาน


ประโยชน์หลักประการหนึ่งของเครื่องกลึงและกัด CNC ประสิทธิภาพสูง Jingfusi® ของเราคือความสามารถรอบด้าน ด้วยตัวเลือกเครื่องมือที่หลากหลาย เครื่องจักรของเราจึงสามารถทำการกลึง การกัด และการเจาะได้หลากหลาย ทำให้เป็นตัวเลือกที่สมบูรณ์แบบสำหรับการผลิตขนาดเล็กหรือโครงการการผลิตขนาดใหญ่

ส่วนต่อประสานที่ใช้งานง่าย

อย่าปล่อยให้ความสามารถขั้นสูงมาคุกคามคุณ เครื่องกลึงและกัด CNC ประสิทธิภาพสูงของเรามีอินเทอร์เฟซผู้ใช้ที่ใช้งานง่าย ซึ่งช่วยให้มืออาชีพทุกระดับประสบการณ์ใช้งานได้ง่าย ด้วยหน้าจอสัมผัสแบบโต้ตอบและซอฟต์แวร์ที่ใช้งานง่าย คุณสามารถตั้งโปรแกรมและดำเนินการแม้แต่งานที่ซับซ้อนที่สุดได้อย่างมั่นใจ

ขั้นตอนการทำงานที่มีประสิทธิภาพ

หัวใจสำคัญของการออกแบบเครื่องจักรของเราคือการเน้นที่ประสิทธิภาพ สามารถตั้งโปรแกรมเครื่องจักรให้ทำงานหลายอย่างในรอบเดียว ช่วยลดเวลาในการผลิตและเพิ่มปริมาณงาน นอกจากนี้ เครื่องจักรของเรายังมีสปินเดิลความเร็วสูงที่ช่วยให้ตัดได้เร็วยิ่งขึ้น ซึ่งช่วยปรับปรุงประสิทธิภาพการผลิตให้ดียิ่งขึ้น

ความทนทานที่ทนทาน

เราเข้าใจดีว่าความน่าเชื่อถือเป็นสิ่งสำคัญที่สุดสำหรับลูกค้าของเรา นั่นเป็นเหตุผลที่เราสร้างเครื่องกลึงและกัด CNC ประสิทธิภาพสูงด้วยวัสดุที่ทนทานและทนทานที่สามารถรองรับการใช้งานหนักได้ นอกจากนี้ การบำรุงรักษาและการบำรุงรักษาตามปกติก็ตรงไปตรงมา ทำให้ง่ายต่อการรักษาเครื่องของคุณให้อยู่ในสภาพการทำงานสูงสุดในปีต่อ ๆ ไป

โดยสรุป เครื่องกลึงและกัด CNC ประสิทธิภาพสูง Jingfusi® ของเราเป็นเครื่องมือที่ทรงพลังและอเนกประสงค์ที่สามารถช่วยทำให้กระบวนการผลิตของคุณเป็นแบบอัตโนมัติและปรับปรุงประสิทธิภาพ ไม่ว่าคุณจะผลิตชิ้นส่วนขนาดใหญ่หรือสั่งทำพิเศษ ชิ้นส่วนที่ไม่ซ้ำใคร เครื่องจักรของเราช่วยให้คุณได้ผลลัพธ์คุณภาพดีเยี่ยมได้อย่างง่ายดาย ติดต่อเราวันนี้เพื่อนัดหมายการสาธิตและดูด้วยตัวคุณเองว่าผลิตภัณฑ์ของเราสามารถทำอะไรให้คุณได้บ้าง

แผนภาพการเคลื่อนที่ของเครื่องจักร



รายละเอียดสินค้า



รายการพารามิเตอร์

รายการ เนื้อหา หน่วย ซีเค46-5+5+ย CK52-5+5+ย
ขอบเขตการประมวลผล แกว่งไปมาบนเตียง มม Ø 500
ความยาววงกลมวงนอกการเลี้ยวสูงสุด มม 320

เส้นผ่านศูนย์กลางแท่งสูงสุด
มม Ø45 Ø 51 ~ 55
แกนหลัก ความเร็วแกนหมุนสูงสุด รอบต่อนาที 6000(ตั้งเป็น 4000) 4500 (ตั้งเป็น 3500)
ประเภทหัวแกนหมุน
A2-5 ก2-6
เส้นผ่านศูนย์กลางรูผ่านแกนหมุน มม Ø 56 Ø 66
ให้อาหาร ระยะชักสูงสุดของแกน X/Z/Y มม 800/470/310
การเคลื่อนที่เร็วสูงสุดของแกน X/Z/Y เมตร/นาที 24 (การตั้งค่า 18)/24 (การตั้งค่า 18)/15 (การตั้งค่า 8)
แกนสกรูแกน X / Z / Y มม 32/32/25
รางแกน X/Z/Y มม 35/35/25
หอมีด ป้อมปืนแปดสถานี พีซีเอส 8 สถานี สามารถติดตั้งที่วางเครื่องมือแบบรู 2 ช่อง หรืออุปกรณ์เสริม 12 สถานี
หัวเพาเวอร์ แบบฟอร์มการจับเครื่องมือหัวกำลัง
ER25
ความเร็วสูงสุดของหัวกำลัง รอบต่อนาที 6000 (ตั้งค่าเป็น 4000) โดยทั่วไปใช้ในการแปรรูปผลิตภัณฑ์ตั้งแต่ 4000
การเจาะติดตั้งสูงสุดและเส้นผ่านศูนย์กลางหัวกัด มม Ø 16
ระยะห่างระหว่างเพลาหัวเพาเวอร์และเพลา มม 65
เครื่องจักรไฟฟ้า กำลังมอเตอร์หลัก/แรงบิด กิโลวัตต์/นิวตันเมตร 7.5 KW/47.75NM, อุปกรณ์เสริม 11KW/70.03Nm สำหรับชิ้นส่วนเหล็กที่มีความสามารถในการแปรรูป 80 ขึ้นไป
กำลังมอเตอร์แกน X / Z / Y / แรงบิด กิโลวัตต์/นิวตันเมตร ยาสกาว่า 1.8KW/11.5Nm. อุปกรณ์เสริมรุ่นใหม่ 2.4 KW/พิกัด 11.5Nm
กำลังมอเตอร์/แรงบิดของหัวกำลัง X/Z กิโลวัตต์/นิวตันเมตร 2.4 กิโลวัตต์/11.5 นิวตันเมตร
ความเร็วสูงสุดของมอเตอร์หัวกำลัง รอบต่อนาที 5000
อื่น อุปกรณ์เบรกกำหนดตำแหน่งแกนหมุน
แรงดันไฮดรอลิก
ความเอียงของเตียง ° 35°
มีดโต๊ะจานยาวXกว้าง มม 700X290
เครื่องมือกล ยาว X กว้าง X สูง มม 2200X1580X2000
น้ำหนักรวมของเครื่องทั้งหมด กิโลกรัม 3430
กำลังทั้งหมด กิโลวัตต์ 13
การใช้พลังงานโดยเฉลี่ย กิโลวัตต์/ชม 2

ความแม่นยำของเครื่องมือกล

ความแม่นยำของเครื่องจักร มาตรฐานปัจจัย Jingfus:
รายการทดสอบที่สำคัญ แผนภาพ มาตรฐานโรงงาน
การตีแนวรัศมีของแกนหมุน ตรวจจับการส่ายของกรวยด้านนอก 0.0035
ตำแหน่งซ้ำของแกน X ตรวจจับการวางตำแหน่งซ้ำของแกน X หมายเหตุ: ขั้นแรกคาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นจึงตรวจจับตำแหน่งซ้ำ 0.003
ตำแหน่งซ้ำของแกน Z
ตรวจจับตำแหน่งซ้ำบนแกน Z หมายเหตุ: ขั้นแรกคาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นจึงตรวจจับตำแหน่งซ้ำ 0.003
ตำแหน่งซ้ำของแกน Y ตรวจจับตำแหน่งซ้ำบนแกน Y หมายเหตุ: ขั้นแรกคาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นจึงตรวจจับตำแหน่งซ้ำ 0.004
ตำแหน่งซ้ำของแกน C ตรวจจับการเปลี่ยนตำแหน่งของจุดคงที่ของแกน C หมายเหตุ: ขั้นแรกให้คาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นจึงตรวจจับการวางตำแหน่งซ้ำ 20 อาร์ควินาที
ตำแหน่งแกน C หมุน   ตรวจจับความแม่นยำของตำแหน่งแบบสุ่มของแกน C หมายเหตุ: ขั้นแรกคาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นตรวจสอบการตั้งค่าซ้ำ 72 อาร์ควินาที
จังหวะการหนีบหัวเพาเวอร์ ตีโคน 0.015
จังหวะการหนีบหัวเพาเวอร์
การตีแบบหนีบ 0.01
หากลูกค้าต้องการทดสอบความแม่นยำ ISO หรือ VD1 ของแกน X/Z/Y จะต้องพิจารณา ณ เวลาที่เขียนสัญญา ลูกค้าจะต้องทดสอบรายการนี้พร้อมกับการยอมรับครั้งแรกของโรงงานจิงฟู่ซี
