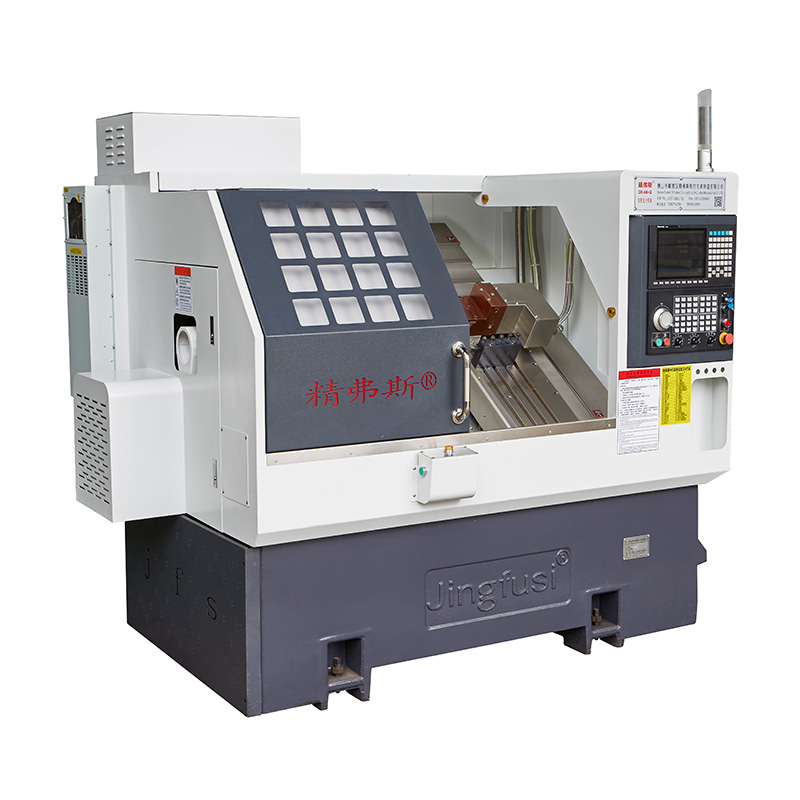

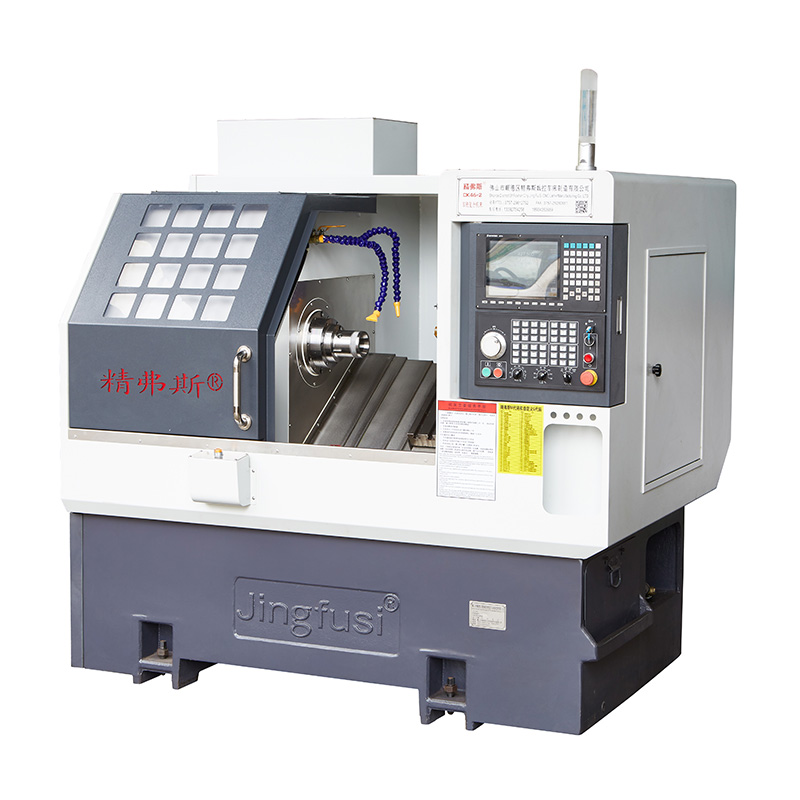

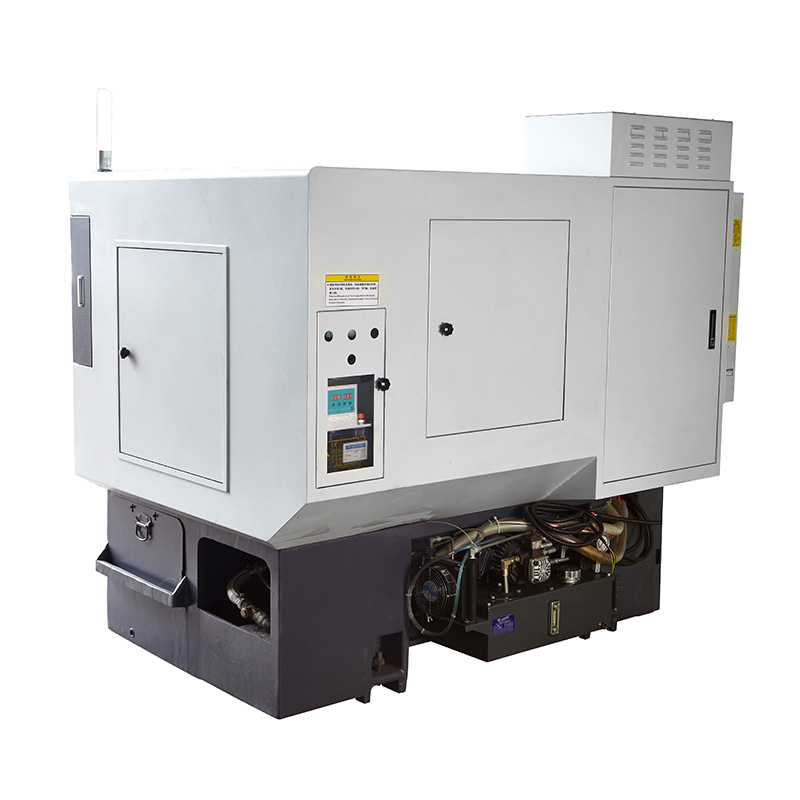

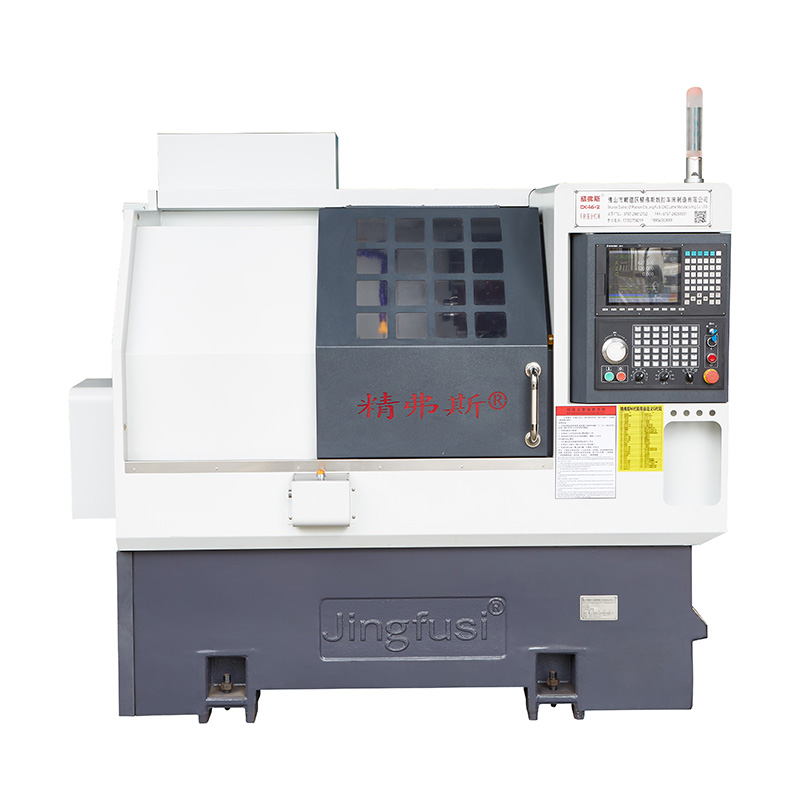

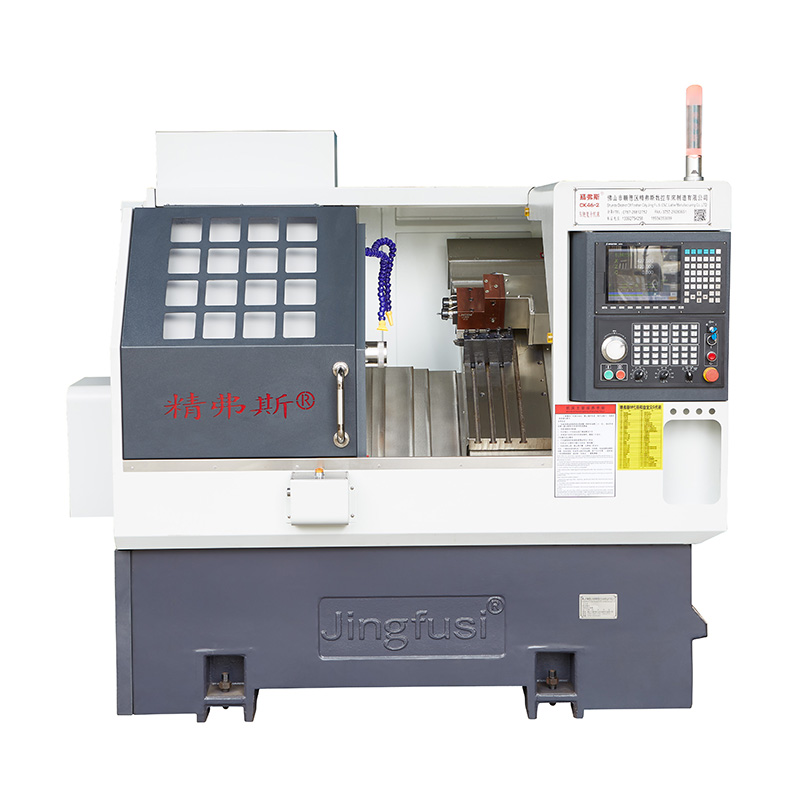

เครื่องกลึงและกัด CNC มัลติฟังก์ชั่น

ในฐานะผู้ผลิตมืออาชีพ เราต้องการจัดหาเครื่องกลึง CNC และเครื่องกัดแบบมัลติฟังก์ชั่นให้กับคุณ และเราจะเสนอบริการหลังการขายที่ดีที่สุดและการส่งมอบตรงเวลาให้กับคุณ

แบบอย่าง:CK46T-600

ส่งคำถาม

รายละเอียดสินค้า

ต่อไปนี้เป็นการแนะนำเครื่องกลึงและกัด CNC มัลติฟังก์ชั่นคุณภาพสูง หวังว่าจะช่วยให้คุณเข้าใจเครื่องกลึงและกัด CNC แบบมัลติฟังก์ชั่นได้ดีขึ้น ยินดีต้อนรับลูกค้าใหม่และลูกค้าเก่าเพื่อให้ความร่วมมือกับเราต่อไปเพื่อสร้างอนาคตที่ดีกว่า!

รายละเอียดสินค้า

รายการพารามิเตอร์

โครงการ	เนื้อหา	หน่วย	ซีเค52T-600	ซีเค76T-600	ซีเค46T-600
ขอบเขตการประมวลผล	เส้นผ่านศูนย์กลางการหมุนสูงสุดของแกนหมุน	มม	Ø800
	ประเภทบล็อก	มม	Ø 180 ~400
	ความยาวการกลึงสูงสุด	มม	560
	เส้นผ่านศูนย์กลางแท่งสูงสุด	มม	Ø 51 ~ 55	Ø72	Ø45
แกนหลัก	ประเภทหัวแกนหมุน		ก2-6	ก2-8	A2-5
	เส้นผ่านศูนย์กลางรูผ่านแกนหมุน	มม	Ø 66	Ø 86	Ø 56
	ความเร็วแกนหมุนสูงสุด	รอบต่อนาที	4200	3200	6000
	ความเร็วชุดแกนหมุน	รอบต่อนาที	1 ~ 3500	1 ~2500	1 ~4500
ให้อาหาร	การเคลื่อนที่สูงสุดของแกน X/Z	มม	230/600
	จังหวะที่มีประสิทธิภาพของแกน Z	มม	570
	การเคลื่อนที่เร็วสูงสุดของแกน X/Z	เมตร/นาที	24
	การตั้งค่าแกน X/Z เพื่อการเคลื่อนไหวที่รวดเร็ว	เมตร/นาที	16/18
	ข้อมูลจำเพาะของสกรูลูกกลิ้งแกน X / Z	มม	40
	สเปคเกจแกน X/Z	มม	35/45
ป้อมปืนเซอร์โวสิบสองตำแหน่ง	ความสูงตรงกลางป้อมปืนเซอร์โวสิบสองตำแหน่ง		100
	หอมีดด้านตรงข้าม (เส้นผ่านศูนย์กลางภายนอก)	มม	385
	ความสูงตรงกลางป้อมปืน	มม	100
	จำนวนใบมีดป้อมปืน	แก้ไข	12
	เส้นผ่านศูนย์กลางการรบกวนของการประมวลผลเครื่องมือที่อยู่ติดกัน	มม	Ø180
	ขนาดที่จับเครื่องมือคงที่	มม	25X25
	เส้นผ่านศูนย์กลางด้ามจับมีด	มม	Ø25
เครื่องจักรไฟฟ้า	กำลังมอเตอร์หลัก/แรงบิด	กิโลวัตต์/นิวตันเมตร	11KW/พิกัด 72Nm	15KW/พิกัด 98Nm	7.5 กิโลวัตต์/พิกัด 47 นิวตันเมตร
	กำลัง/แรงบิดของมอเตอร์แกน X/Z	กิโลวัตต์/นิวตันเมตร	ยาสกาว่า 1.8KW/11.5Nm. อุปกรณ์เสริมรุ่นใหม่ 2.4 KW/พิกัด 11.5Nm
	กำลัง/แรงบิดของมอเตอร์เปลี่ยนเครื่องมือป้อมปืน	กิโลวัตต์/นิวตันเมตร	รุ่นใหม่ 1.0 KW/3.1NM
	กำลังมอเตอร์ระบบทำความเย็น	กิโลวัตต์	0.3
	กำลังมอเตอร์ระบบทำความเย็นแรงดันสูง	กิโลวัตต์	3
หางปลา	จังหวะหาง	มม	420
	ระยะชักสูงสุดของพินอีเจ็คเตอร์ส่วนท้าย	มม	100
	รูปแบบการขับเคลื่อนพินอีเจ็คเตอร์ของ Tailstock		ไฮดรอลิกมีความแข็งแกร่ง
	เทเปอร์รูกรวยเข็มด้านบน Tailstock	เอ็มเค	Mohs 5 # ไม่แกว่งหรือบิดเบี้ยวในระหว่างการตัดเฉือนที่มีความแม่นยำ
	ระยะห่างสูงสุดระหว่างปลายและหัวจับ	มม	690
อื่น	ความเอียงของเตียง	°	30° หรือ 15°
	เครื่องมือกล ยาว X กว้าง X สูง	มม	2500X1600X1700
	น้ำหนักรวมของเครื่องทั้งหมด	กิโลกรัม	น้ำหนักรวมของเครื่องทั้งหมดคือ 4,500 กิโลกรัม โดยมีน้ำหนักรวมเสริม 3,500 กิโลกรัม ลบ 10,000 หยวน
	กำลังทั้งหมด	กิโลวัตต์	20
	การใช้พลังงานโดยเฉลี่ย	กิโลวัตต์/ชม	3

ความแม่นยำของเครื่องมือกล

ความแม่นยำของเครื่องจักร มาตรฐานปัจจัย Jingfus：
รายการทดสอบที่สำคัญ	แผนภาพ	วิธีการตรวจจับ	มาตรฐานโรงงาน


การตีแนวรัศมีของแกนหมุน		ตรวจจับการส่ายของกรวยด้านนอก	0.0025


ตำแหน่งซ้ำของแกน X		ตรวจจับการวางตำแหน่งซ้ำของแกน X หมายเหตุ: ขั้นแรกคาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นจึงตรวจจับตำแหน่งซ้ำ	0.0025


ตำแหน่งซ้ำของแกน Z		ตรวจจับตำแหน่งซ้ำบนแกน Z หมายเหตุ: ขั้นแรกคาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นจึงตรวจจับตำแหน่งซ้ำ	0.0025


หากลูกค้าต้องการทดสอบความแม่นยำ ISO หรือ VD1 ของแกน X/Z/Y จะต้องพิจารณา ณ เวลาที่เขียนสัญญา ลูกค้าจะต้องทดสอบรายการนี้พร้อมกับการยอมรับครั้งแรกของโรงงานจิงฟู่ซี
