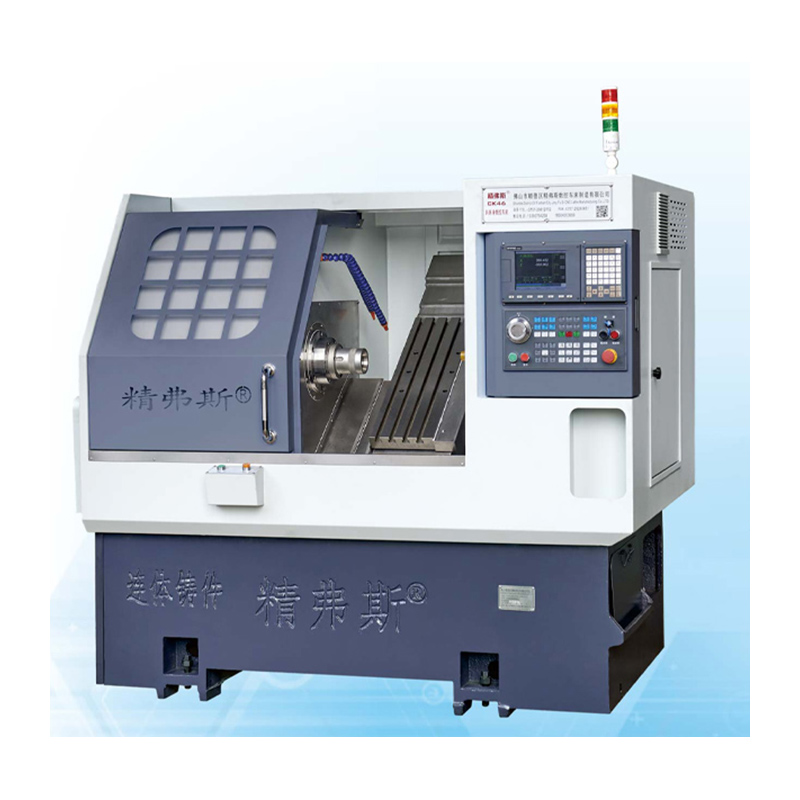

เครื่องกลึงซีเอ็นซี

แง่มุมที่กำหนดของเครื่องกลึง CNC แบบ Turning Milling Jingfusi®คือการก่อสร้างที่แข็งแกร่งและยืดหยุ่น สิ่งนี้ทำให้มั่นใจได้ว่าโดยไม่คำนึงถึงปริมาณงานที่ต้องการมากที่สุดมันจะรักษาความแม่นยำและประสิทธิภาพที่สอดคล้องกันอย่างไม่เปลี่ยนแปลง ด้วยเตียงที่ใช้งานหนักและรางนำทางเชิงเส้นเครื่องนี้ถูกสร้างขึ้นมาเพื่อการยืนยาวและให้ผลลัพธ์ที่เชื่อถือได้ซึ่งเกินความคาดหวังทั้งหมด

แบบอย่าง:CK76DTY

ส่งคำถาม

รายละเอียดสินค้า

การเปิดตัวเครื่องกลึง CNC เครื่องกลึงแบบหมุน

เครื่องกลึงซีเอ็นซีที่มีคุณภาพสูงที่มีคุณภาพสูงจัดทำโดยผู้ผลิตJingfusi®เป็นวิธีที่ดีที่สุดสำหรับการตัดเฉือนที่แม่นยำและการผลิต

โดยพื้นฐานแล้วคุณค่าหลักของเครื่องกลึง CNC แบบหมุนที่ทันสมัยนี้คือการให้ความแม่นยำความแม่นยำประสิทธิภาพและความเก่งกาจในการรับมือกับความยากลำบากของกระบวนการผลิตที่ทันสมัย เครื่องกลึง CNC Mill-Turn ของเราใช้เทคโนโลยีที่ทันสมัยเพื่อการดำเนินงานที่หลากหลายและรวดเร็วเช่นการหมุนการกัดการขุดเจาะและการแตะ

ไม่เพียงแค่นั้นเครื่องกลึง CNC แบบหมุนผสมยังติดตั้งมอเตอร์แกนหมุนความเร็วสูงเพื่อให้แน่ใจว่าความเร็วในการตัดที่เร็วขึ้นและแม่นยำยิ่งขึ้นในระหว่างการประมวลผล คุณลักษณะนี้มีความสำคัญอย่างยิ่งในงานการตัดเฉือนที่ซับซ้อนเนื่องจากสามารถลดเวลาการผลิตได้อย่างมีนัยสำคัญในขณะที่รักษาความแม่นยำสูง

ยิ่งไปกว่านั้นระบบควบคุม CNC ในตัวของเครื่องมือเครื่องนี้ใช้การออกแบบที่ใช้งานง่ายทำให้ง่ายและรวดเร็วสำหรับทั้งผู้เริ่มต้นและผู้ให้บริการที่มีประสบการณ์ คุณสมบัตินี้ทำให้เป็นตัวเลือกที่เหมาะสำหรับการประชุมเชิงปฏิบัติการธุรกิจขนาดเล็กและโรงงานผลิตขนาดใหญ่

ไฮไลต์อีกประการหนึ่งของเครื่องกลึง CNC แบบหมุนผสมคือความสามารถในการประมวลผลที่ทรงพลัง ด้วยการแกว่งขนาดใหญ่บนเตียงและระยะห่างระหว่างศูนย์ขนาดใหญ่จึงสามารถจัดการกับชิ้นงานขนาดใหญ่ที่มีขนาดและรูปร่างต่าง ๆ เพื่อตอบสนองความต้องการเครื่องจักรเกือบทั้งหมด

รายการพารามิเตอร์เครื่องกลั่น

รายการ	แบบจำลองของเครื่องกลึง	หน่วย	ck46dty	ck52dty
ขอบเขตการประมวลผล	เส้นผ่านศูนย์กลางการหมุนสูงสุดของแกนหมุน	มม.	Ø 600
	ความยาววงกลมด้านนอกเปลี่ยนสูงสุด	มม.	300
	เส้นผ่านศูนย์กลางแท่งสูงสุด	มม.	Ø 45	Ø 55
แกนหลัก	ความเร็วแกนหมุนสูงสุด	r/นาที	6000 (การตั้งค่า 4500)	4200 (ตั้งค่า 3500)

	ประเภทหัวแกนหมุน		A2-5	A2-6
	เส้นผ่านศูนย์กลางของแกนหมุน	มม.	Ø 56	Ø 66
ให้อาหาร	แกน x/z/y จังหวะสูงสุด	มม.	800/400/± 60


	หัวพลังงาน 90 °ผ่านศูนย์กลางของแกนหมุน	มม.	60
	การเคลื่อนที่อย่างรวดเร็วสูงสุดของแกน x/z/y	m/ของฉัน	24 (การตั้งค่า 18) / 24 (การตั้งค่า 18) / 15 (การตั้งค่า 12)
	แกนแกนแกน x/z/y	มม.	32/32/32
	แทร็กแกนแกน x/z/y	มม.	35/35/35
ป้อมปืน	รุ่น Power Turret (Power Turret)	BMT	BMT45， เป็นตัวเลือก BMT55

	คอลเล็ตหัว	เป็น	ER25
	ขนาดตัวยึดเครื่องมือคงที่	มม.	25x25
	เส้นผ่านศูนย์กลางของผู้ถือ	มม.	Ø25
tailstock	พลังมอเตอร์หลัก/แรงบิด	kw / nm	7.5 kW/คะแนน 47nm	11kW/จัดอันดับ 72Nm


	X/Z/Y Axis Motor Power/Torque	kw / nm	Yaskawa 1.8kW/11.5N ตัวเลือกใหม่รุ่นใหม่ 2.4 kW/จัดอันดับ 11.5nm
	ความเร็วสูงสุดของมอเตอร์พลังงานป้อมปืน	r/นาที	80000 ° (หัวพลังงาน≤7000เปลี่ยน， 90 °หัวกำลัง≤6000เปลี่ยน)
	พลังมอเตอร์พลัง/แรงบิด	kw / nm	8.5 kW/คะแนน 16.5nm
	พลังงาน/แรงบิดของเครื่องมือเปลี่ยนมอเตอร์	kw / nm	รุ่นใหม่ 1.0 kw /3.1nm
อื่น	อุปกรณ์เบรกวางตำแหน่งแกนหมุน		แรงดันไฮดรอลิก


	ความเอียงของเตียง	°	35 °
	เครื่องมือเครื่องจักรความยาว x ความกว้าง x ความสูง	มม.	2200x1500x1900
	น้ำหนักรวมของเครื่องทั้งหมด	กิโลกรัม	3900kg
	พลังงานทั้งหมด	กิโลวัตต์	15
	การใช้พลังงานโดยเฉลี่ย	kw / h	3

ความแม่นยำของเครื่องมือเครื่องจักร

ความแม่นยำของเครื่องมาตรฐาน Jingfus Factor：
รายการทดสอบที่สำคัญ	แผนผังแผนผัง	มาตรฐานโรงงาน


จังหวะรัศมีแกนหมุน		ตรวจจับ Runout of Outer Cone	0.0035


ตำแหน่งการทำซ้ำแกน x		ตรวจจับการวางตำแหน่งซ้ำของแกน x หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.003


ตำแหน่ง z-axis ทำซ้ำ		ตรวจจับการวางตำแหน่งซ้ำ ๆ บนแกน z หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.003


ตำแหน่งทำซ้ำแกน y		ตรวจจับการวางตำแหน่งซ้ำ ๆ บนแกน y หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.004


C Axis ทำซ้ำตำแหน่ง		ตรวจจับการจัดตำแหน่งใหม่ของจุดคงที่แกน C, หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ ๆ	20 อาร์ควินาที


C แกนตำแหน่งโรตารี่		ตรวจจับความแม่นยำของตำแหน่งแบบสุ่มของแกน C หมายเหตุ: ก่อนคาดการณ์ก่อนประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจสอบการตั้งค่าซ้ำ ๆ	72 อาร์ควินาที


Power Head Clamping Beat		จังหวะกรวย	0.015

Power Head Clamping Beat		การตีหนีบ	0.01

หากลูกค้าต้องการทดสอบความแม่นยำของ ISO หรือ VD1 ของแกน x/z/y มันจะถูกกำหนดในเวลาที่เขียนสัญญา ลูกค้าจะต้องทดสอบรายการนี้ในเวลาเดียวกันกับการยอมรับครั้งแรกของโรงงาน Jingfusi
