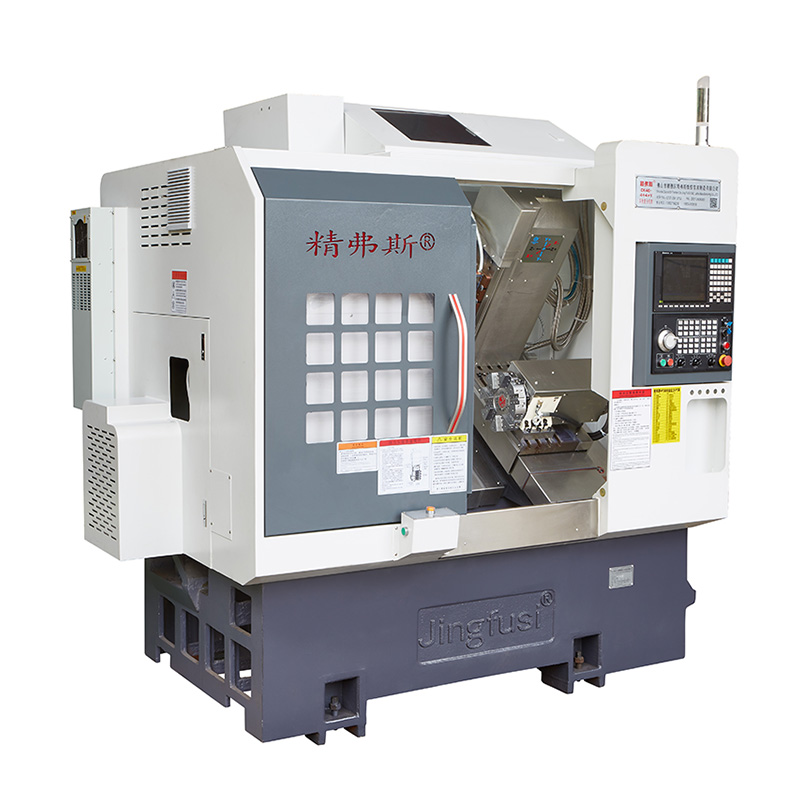

เครื่องตัดเฉือนของJingfusi® Turn-Mill เหมาะอย่างยิ่งสำหรับการผลิตชิ้นส่วนที่มีรูปร่างที่ซับซ้อนเช่นส่วนประกอบไมโครเพลาไมโครขั้วต่ออิเล็กทรอนิกส์แว่นตานาฬิกาและอุปกรณ์เสริมฮาร์ดแวร์ต่างๆ

แบบอย่าง:CK52-5+5+Y

ส่งคำถาม

รายละเอียดสินค้า

เครื่องตัดเฉือนโรงสีเทิร์นมีลักษณะของความแม่นยำสูงและมีประสิทธิภาพสูง มันสามารถสลับระหว่างบูชไกด์และไม่มีบูชแนะนำดำเนินการประมวลผลที่เหมาะสมตามความยาวของชิ้นงานและมีโครงสร้างที่สมเหตุสมผล แกนทั้งสามใช้คู่มือการหมุนเชิงเส้นซึ่งมีความต้านทานการสึกหรอที่ดีและมีความแม่นยำสูง ซึ่งขับเคลื่อนด้วยเซอร์โวมอเตอร์โครงสร้างแถวเครื่องมือเชิงเส้นมีลักษณะของการเปลี่ยนแปลงเครื่องมืออย่างรวดเร็วระบบ CNC มีฟังก์ชั่นที่สมบูรณ์และควบคุมได้ง่าย การประมวลผลแขนเสื้อนำไม่จำเป็นต้องใช้วัสดุบดและสามารถประมวลผลบาร์ด้วยความเร็วสูงและมีความแม่นยำสูงและวัสดุขั้นต่ำที่เหลืออยู่เพียง 30 มม. อุปกรณ์ประมวลผลด้านเสริมสามารถตระหนักถึงกระบวนการขุดเจาะและการกัด

ไดอะแกรมการเดินทางของเครื่องจักร

รายละเอียดผลิตภัณฑ์

รายการพารามิเตอร์

รายการ	เนื้อหา	หน่วย	CK46-5+5+y	ck52-5+5+y
ขอบเขตการประมวลผล	แกว่งไปมาบนเตียง	มม.	Ø 500
	ความยาววงกลมด้านนอกเปลี่ยนสูงสุด	มม.	320
	เส้นผ่านศูนย์กลางแท่งสูงสุด	มม.	Ø 45	Ø 51 ~ 55
แกนหลัก	ความเร็วแกนหมุนสูงสุด	r/นาที	6000 (ตั้งค่าเป็น 4000)	4500 (ตั้งค่าเป็น 3,500)
	ประเภทหัวแกนหมุน		A2-5	A2-6
	เส้นผ่านศูนย์กลางของแกนหมุน	มม.	Ø 56	Ø 66
ให้อาหาร	แกน x/z/y จังหวะสูงสุด	มม.	800/470/310
	การเคลื่อนที่อย่างรวดเร็วสูงสุดของแกน x/z/y	m/ของฉัน	24 (การตั้งค่า 18)/24 (การตั้งค่า 18)/15 (การตั้งค่า 8)
	แกนแกนแกน x/z/y	มม.	32/32/25
	รางแกน x/z/y	มม.	35/35/25
หอคอยมีด	ป้อมปืนแปดสถานี	พีซี	8 สถานีสามารถติดตั้งตัวยึดเครื่องมือสองหลุมได้เป็นทางเลือกด้วย 12 สถานี
หัวพลัง	รูปแบบการถือเครื่องมือหัวพาไฟฟ้า		ER25
	ความเร็วสูงสุดของหัวพลังงาน	r/นาที	6000 (ตั้งค่าเป็น 4000) สามารถใช้ในการประมวลผลผลิตภัณฑ์จาก 4000
	การขุดเจาะการติดตั้งสูงสุดและเส้นผ่านศูนย์กลางหัวสี	มม.	Ø 16
	ระยะห่างระหว่างเพลาหัวหัวและเพลา	มม.	65
เครื่องจักรไฟฟ้า	พลังมอเตอร์หลัก/แรงบิด	kw / nm	7.5 kW/47.75nm ตัวเลือก 11kW/70.03nm สำหรับชิ้นส่วนเหล็กที่มีความสามารถในการประมวลผล 80 ขึ้นไป
	X/Z/Y Axis Motor Power/Torque	kw / nm	Yaskawa 1.8kW/11.5nm รุ่นใหม่ที่เป็นตัวเลือก 2.4 kW/จัดอันดับ 11.5nm
	X/Z Power Head Motor Power/Torque	kw / nm	2.4 kW/11.5nm
	ความเร็วสูงสุดของมอเตอร์หัวไฟ	r/นาที	5000
อื่น	อุปกรณ์เบรกวางตำแหน่งแกนหมุน		แรงดันไฮดรอลิก
	ความเอียงของเตียง	°	35 °
	ความยาวแผ่นแผ่นมีด x ความกว้าง	มม.	700x290
	เครื่องมือเครื่องจักรความยาว x ความกว้าง x ความสูง	มม.	2200x1580x2000
	น้ำหนักรวมของเครื่องทั้งหมด	กิโลกรัม	3430
	พลังงานทั้งหมด	กิโลวัตต์	13
	การใช้พลังงานโดยเฉลี่ย	kw / h	2

ความแม่นยำของเครื่องมือเครื่องจักร

ความแม่นยำของเครื่องมาตรฐาน Jingfus Factor：
รายการทดสอบที่สำคัญ	แผนผังแผนผัง	มาตรฐานโรงงาน


จังหวะรัศมีแกนหมุน		ตรวจจับ Runout of Outer Cone	0.0035


ตำแหน่งการทำซ้ำแกน x		ตรวจจับการวางตำแหน่งซ้ำของแกน x หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.003


ตำแหน่ง z-axis ทำซ้ำ		ตรวจจับการวางตำแหน่งซ้ำ ๆ บนแกน z หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.003


ตำแหน่งทำซ้ำแกน y		ตรวจจับการวางตำแหน่งซ้ำ ๆ บนแกน y หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.004


C Axis ทำซ้ำตำแหน่ง		ตรวจจับการจัดตำแหน่งใหม่ของจุดคงที่แกน C, หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ ๆ	20 อาร์ควินาที


C แกนตำแหน่งโรตารี่		ตรวจจับความแม่นยำของตำแหน่งแบบสุ่มของแกน C หมายเหตุ: ก่อนคาดการณ์ก่อนประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจสอบการตั้งค่าซ้ำ ๆ	72 อาร์ควินาที


Power Head Clamping Beat		จังหวะกรวย	0.015

Power Head Clamping Beat		การตีหนีบ	0.01

หากลูกค้าต้องการทดสอบความแม่นยำของ ISO หรือ VD1 ของแกน x/z/y มันจะถูกกำหนดในเวลาที่เขียนสัญญา ลูกค้าจะต้องทดสอบรายการนี้ในเวลาเดียวกันกับการยอมรับครั้งแรกของโรงงาน Jingfusi
