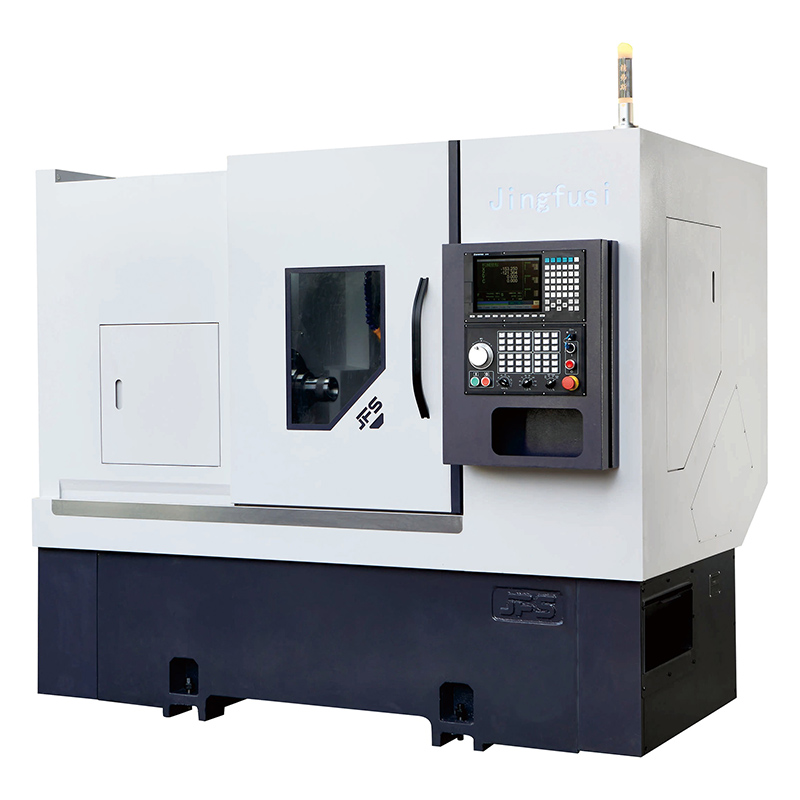

เครื่องกลึง CNC ป้อมปืน CK46 52DTY

เครื่องกลึง CNC Power Turret CK46 52DTY ของเราจากโรงงาน Jingfusi มีหัวกำลังคู่และระบบเกียร์แบบไม่มีเกียร์ความเร็วสูงเพื่อการตัดเฉือนที่เสถียร การขจัดเศษสองทางที่ยืดหยุ่น และอายุการใช้งานเครื่องจักรที่ยาวนาน กรุณาติดต่อเราสำหรับข้อมูลเพิ่มเติม

แบบอย่าง:CK46/52DTY

ส่งคำถาม

รายละเอียดสินค้า

ในฐานะผู้ผลิต Jingfusi นำเสนอเครื่องกลึง CNC Power Turret คุณภาพสูง CK46 52DTY

คุณลักษณะของผลิตภัณฑ์

ภายใต้สมมติฐานของการกำหนดค่าที่สอดคล้องกันอย่างสมบูรณ์ โครงสร้างการหล่อ การรักษาอายุและความแม่นยำในการประกอบ แกน Y เสมือนและแกน Y แนวตั้งมีข้อดีของตัวเอง: แกน Y เสมือนมีความแข็งแกร่งมากขึ้น และการปรับความกลมจะสะดวกกว่า แกน Y แนวตั้งมีความยืดหยุ่นมากขึ้นในการขยายระยะชัก และพื้นผิวชิ้นงานที่กลึงก็ดีกว่าเช่นกัน ในขณะเดียวกัน การดำเนินการตั้งโปรแกรมก็ง่ายกว่าแกน Y เสมือน

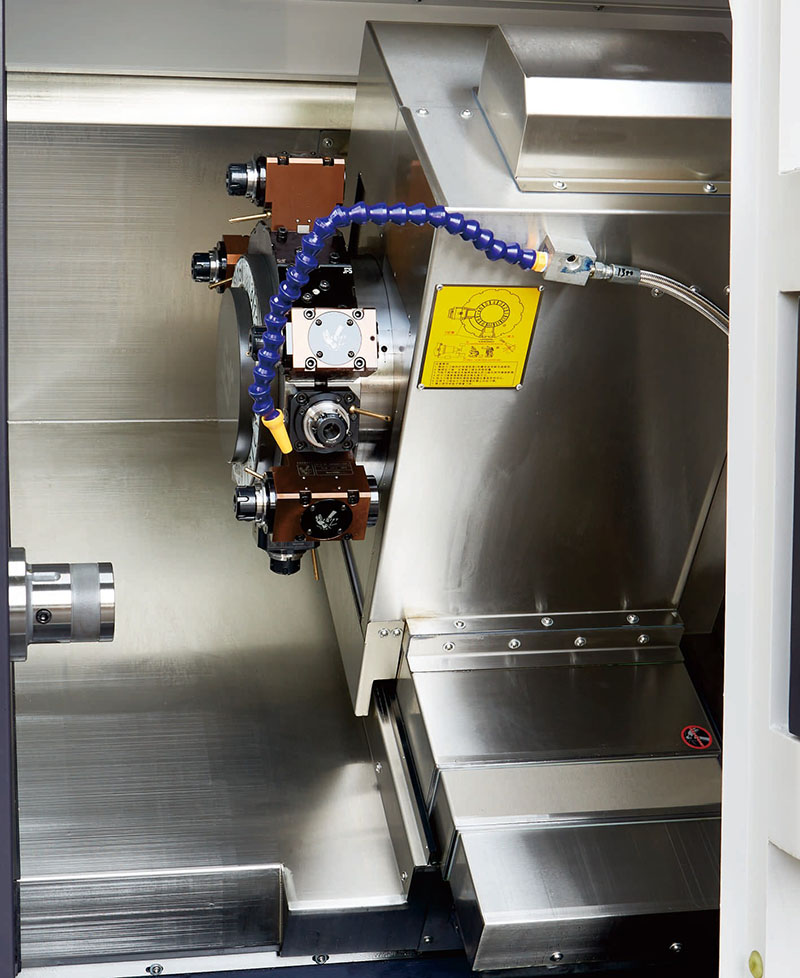

นอกจากนี้ อุปกรณ์ยังมีจุดเด่นที่เป็นประโยชน์เหล่านี้อีกด้วย: หัวจ่ายไฟ 0° สามารถทำงานได้อย่างเสถียรที่ 8000 RPM, หัวจ่ายไฟ 90° ความเร็วในการทำงานอยู่ที่ 6500 RPM; ที่จับเครื่องมือใช้การออกแบบการส่งผ่านโมดูลแบบไม่มีเกียร์ ช่วยลดอิทธิพลของแหล่งความร้อนจากราก ซึ่งสามารถรับประกันความแม่นยำในการตัดเฉือนได้อย่างมีประสิทธิภาพ ฟังก์ชั่นการกัดและการกลึงถูกรวมเข้าด้วยกัน ซึ่งสามารถตอบสนองความต้องการการตัดเฉือนของวัสดุที่ซับซ้อน เช่น สแตนเลส โลหะผสมไททาเนียม และเหล็กกล้าคาร์บอนได้อย่างง่ายดาย ระบบกำจัดเศษใช้การออกแบบแบบบูรณาการด้านข้าง + ด้านหลัง โหมดการติดตั้งที่ยืดหยุ่น สามารถเลือกได้ตามสภาพการทำงานจริง

นอกจากนี้ การหล่อด้วยเครื่องจักรทั้งหมดยังต้องผ่านกระบวนการอบอ่อน การสั่นสะเทือน และกระบวนการบำบัดอายุแบบหลายช่องทางอื่นๆ ซึ่งไม่เพียงแต่รับประกันความเสถียรในกระบวนการประมวลผลระยะยาวเท่านั้น แต่ยังช่วยยืดอายุการใช้งานของอุปกรณ์ได้อย่างมีประสิทธิภาพอีกด้วย

ข้อมูลจำเพาะหลัก

รูปแบบของเครื่องกลึง		หน่วย	CK52DTYW-500	CK76DTYW-500	รีมาร์ท
ความสามารถในการประมวลผล	เส้นผ่านศูนย์กลางแกว่งสูงสุดเหนือเตียง	มม	0700	Ø700
	เส้นผ่านศูนย์กลางการกลึงสูงสุด	มม	0230	Ø230
	Max.เปลี่ยนความยาว	มม	500	500
แกนหมุน	หัวจับไฮดรอลิกแกนหมุน	ใน	8"	10"
	ความสูงศูนย์กลางแกนหมุนจากพื้น	มม	1150	1150
	สายพานลำเลียงชิป		ก2-6	ก2-8
	เส้นผ่านศูนย์กลางรูแกน	มม	คำถามที่ 66	086
	กำลังมอเตอร์แกนหมุน/แรงบิด	มม	Ø51	072
	ความเร็วแกนหมุนสูงสุด	รอบต่อนาที	4000	2000
	กำลังมอเตอร์แกนหมุน/แรงบิด	กิโลวัตต์/น.ม	11Kw/72N.m	15Kw/143N.m	อุปกรณ์เสริมในตัว 11kW/60Nm/ อุปกรณ์เสริมในตัว 22kW/170Nm
ป้อมปืนพลัง	รุ่นป้อมปืนไฟฟ้า	-	BMT55-16ทอร์ BMT55-12T	BMT55-16ทอร์ BMT55-12T	ป้อมปืนขับเคลื่อนเซอร์โว GPM ของไต้หวัน เดิมชื่อแบรนด์ SAUTER ของเยอรมัน
	กำลังมอเตอร์ป้อมปืน/แรงบิด	กิโลวัตต์/น.ม	5.7Kw/18N.m หรือ 3.1KW/15Nm	5.7Kw/18N.m หรือ 3.1KW/15Nm
	พลังของโทลแม็กซ์ความเร็ว	รอบ/มม	5000	5000	°สามารถใช้งานได้ที่ 8000 RPM และ 90°สามารถใช้งานได้ที่ 6500 RPM
การป้อนแกน X / Z / Y	×แกน Z ความเร็วสูงสุดที่รวดเร็ว	ม/ของฉัน	24	24
	Yaxis Max ความเร็วในการเดินทางที่รวดเร็ว	ม/ของฉัน	15	15
	กำลังมอเตอร์/แรงบิดแกน X/Z/Y	กิโลวัตต์/น.ม	YASKAWAI 29KW/186Nm หรือ SYTEC 3.1KW/15Nm	YASKAWA 29KW/186Nm หรือ SYMTEC 3.1 KW/15Nm
	บอลสกรูเกรด XZY-xis C3	-	40/40/40	40/40/40
	รางนำ Rler แกน XZY	-	35/45/35	35/45/35
	Xaxis การเดินทางที่มีประสิทธิภาพ	มม	250	250
	การเดินทางที่มีประสิทธิภาพของแกน Z	มม	500	500
	การเดินทางที่มีประสิทธิภาพของแกน Y	มม	112(±56)	112(±56)
	บีมาสทอก	มม	50	50	ยึดตามหัวจับเครื่องมือกำลังสูงตรงกลาง 70 อัน
หางปลา	CK25-25	มม	520	520	หางปลาที่ตั้งโปรแกรมไว้
หางปลา	รูเทเปอร์พินอีเจ็คเตอร์	เอ็มเค	จันทร์ที่ 5#	จันทร์ที่ 5#
ข้อมูลจำเพาะของอุปกรณ์	น้ำหนักสุทธิของเครื่อง	กก	4500	4600
	กำลังเครื่องทั้งหมด	กิโลวัตต์	26	30
	เครื่องจักร ยาว×กว้าง×สูง	มม	2500×1680×1900	2500×1680×1900

เครื่องมือกลได้รับการปรับปรุงอย่างต่อเนื่อง โปรดดูข้อมูลจริงของเครื่องมือกลสำหรับพารามิเตอร์ข้างต้น

รายการเสริม

รายการการกำหนดค่า		CK52DTYW-500	CK76DTYW-500
แกนหลัก	แกนหมุนกล	●	●
แกนหลัก	แกนหมุนไฟฟ้า	O	O
ตัวควบคุม	ตัวควบคุม SYNTEC	●	●
ตัวควบคุม	คอนโทรลเลอร์ ฟานัค	O	O
แกนฟีด	ยาสกาวา	●	●
แกนฟีด	ซินเทค	O	O
ล้าง	BMT55 ป้อมปืนกำลัง	●	●
ล้าง	BMT55 ป้อมปืนกำลัง	一	O
หางปลา	มอร์ส#5	O	O
การหนีบ	แกนหมุนไฟฟ้า	●	●
การหนีบ	ชัค	O	O
อุปกรณ์เสริม	อุปกรณ์รวบรวมชิ้นส่วน	O	O
	อุปกรณ์ให้อาหาร	O	O
	สายพานลำเลียงชิป	O	O
	หุ่นยนต์อัตโนมัติ	O	O
	เครื่องแยกละอองน้ำมัน	O	O
