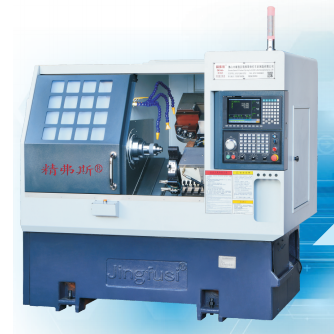

เครื่องกลึงซีเอ็นซีพร้อมเตียงเอียงและแถวเครื่องมือ

เครื่องกลึงซีเอ็นซีคุณภาพสูงพร้อมฐานเอียงและแถวเครื่องมือ นำเสนอโดยผู้ผลิตจีน Jingfusi® ซื้อเครื่องกลึง CNC พร้อมแท่นเอียงและแถวเครื่องมือคุณภาพสูงโดยตรงในราคาถูก

ส่งคำถาม

รายละเอียดสินค้า

Jingfusi® คือเครื่องกลึง CNC ชั้นนำของจีนพร้อมเตียงเอียงและแถวเครื่องมือ ผู้ผลิต ผู้จัดจำหน่ายและส่งออก ยึดมั่นในการแสวงหาคุณภาพที่สมบูรณ์แบบของผลิตภัณฑ์เพื่อให้เครื่องกลึง CNC ของเราได้รับความพึงพอใจจากลูกค้าจำนวนมาก การออกแบบขั้นสุดยอด วัตถุดิบที่มีคุณภาพ ประสิทธิภาพสูง และราคาที่แข่งขันได้คือสิ่งที่ลูกค้าทุกคนต้องการ และนั่นคือสิ่งที่เราสามารถเสนอให้คุณได้เช่นกัน แน่นอนว่าบริการหลังการขายที่สมบูรณ์แบบของเราก็เป็นสิ่งสำคัญเช่นกัน หากคุณสนใจในบริการของเรา คุณสามารถปรึกษาเราได้ตอนนี้ เราจะตอบกลับคุณทันเวลา!

แผนภาพการเคลื่อนที่ของเครื่องจักร

รายละเอียดสินค้า

รายการพารามิเตอร์

ข้อมูลจำเพาะหลัก
รายการ	หน่วย	ข้อมูลจำเพาะ	ข้อสังเกต
สูงสุด เส้นผ่านศูนย์กลางการหมุน	มม	250
สูงสุด เส้นผ่านศูนย์กลางแกว่ง เหนือเครื่องกลึง	มม	Ø500
สูงสุด เปลี่ยนเส้นผ่านศูนย์กลางผ่านเตียงสไลด์	มม	Ø160
ระดับเตียงเอียง	ระดับ	35°
การเดินทางที่มีประสิทธิภาพของแกน X	มม	1000
การเดินทางที่มีประสิทธิภาพของแกน Z	มม	400
แกน X/Z สูงสุด ความเร็วในการเดินทางที่รวดเร็ว	เมตร/นาที	24
ขนาดโต๊ะ กxย	มม	700x290
ขนาดเครื่อง :ยาว x กว้าง x สูง	มม	2100x1580x1800
น้ำหนักสุทธิของเครื่อง	กิโลกรัม	2600
	ชิ้น	8
เครื่องมือทรงสี่เหลี่ยม	มม	20x20
ขนาดมีดเจาะรู	มม	Ø20
รวมม้า	กิโลวัตต์	13
การใช้พลังงานโดยเฉลี่ย	กิโลวัตต์/ชม	2
รูปทรงหน้าแกนหมุน		A2-5	52:A2-6;CK36:A2-4
ความเร็วแกน	รอบต่อนาที	6000	52:4200;CK36:5000
การตั้งค่าความเร็วของแกนหมุน	รอบต่อนาที	1-4500	52:1-3500;CK36:1-4500
แรงบิดสูงสุดของแกนหมุน	นิวตันเมตร	35Nm(1500r/นาที)	52:47.8นาโนเมตร;CK36:38นาโนเมตร
เส้นผ่านศูนย์กลางแท่งสูงสุด	มม	Ø45	52:Ø50;CK36::Ø50

ความแม่นยำของเครื่องมือกล

ความแม่นยำของเครื่องจักร มาตรฐานปัจจัย Jingfus：
รายการทดสอบที่สำคัญ	แผนภาพ	มาตรฐานโรงงาน


จังหวะรัศมีแกนหมุน		ตรวจจับการส่ายของกรวยด้านนอก	0.0035


ตำแหน่งซ้ำของแกน X，X		ตรวจจับการวางตำแหน่งซ้ำของแกน X หมายเหตุ: ขั้นแรกคาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นจึงตรวจจับตำแหน่งซ้ำ	0.003


ตำแหน่งซ้ำของแกน Z, Z		ตรวจจับตำแหน่งซ้ำบนแกน Z หมายเหตุ: ขั้นแรกคาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นจึงตรวจจับตำแหน่งซ้ำ	0.003


หากลูกค้าต้องการทดสอบความแม่นยำ ISO หรือ VD1 ของแกน X/Z/Y จะต้องพิจารณา ณ เวลาที่เขียนสัญญา ลูกค้าจะต้องทดสอบรายการนี้พร้อมกับการยอมรับครั้งแรกของโรงงานจิงฟู่ซี
