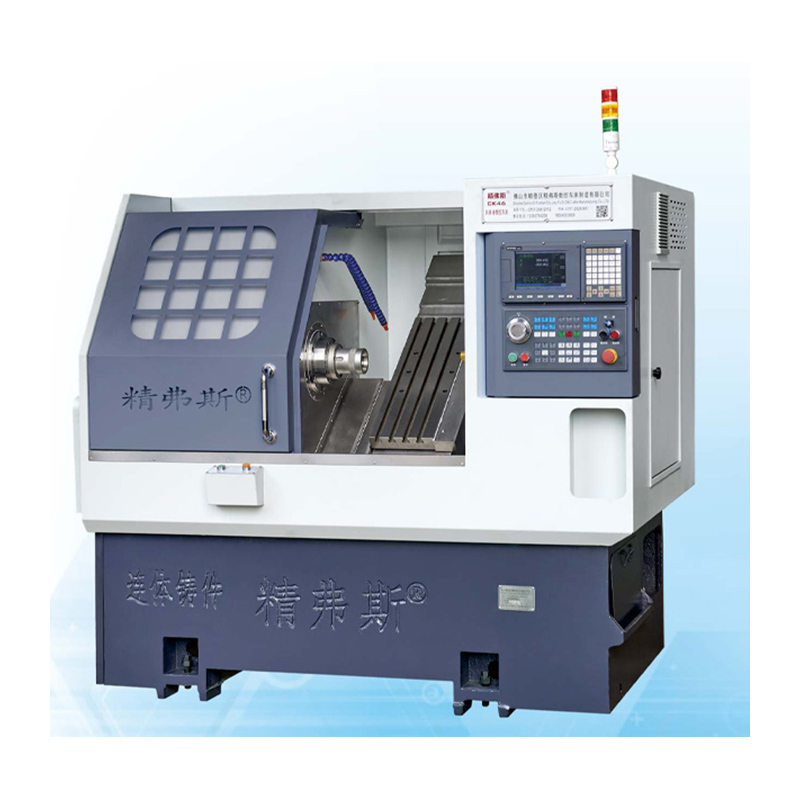

เครื่องกลึงซีเอ็นซีเอียงเตียงความแม่นยำสูง

ต่อไปนี้เป็นการแนะนำเครื่องกลึง CNC Slant Bed ความแม่นยำสูงคุณภาพสูงของ Jingfusi® โดยหวังว่าจะช่วยให้คุณเข้าใจได้ดีขึ้น ยินดีต้อนรับลูกค้าใหม่และลูกค้าเก่าเพื่อให้ความร่วมมือกับเราต่อไปเพื่อสร้างอนาคตที่ดีกว่า!

แบบอย่าง:CK46

ส่งคำถาม

รายละเอียดสินค้า

เครื่องกลึงซีเอ็นซีเอียงเตียง Jingfusi® ความแม่นยำสูงสามารถทำการกลึงและกัดได้อย่างแม่นยำ ในฐานะผู้ผลิตมืออาชีพ เราขอนำเสนอเครื่องกลึง CNC Slant Bed ความแม่นยำสูง Jingfusi® คุณภาพสูงให้กับคุณ และเราจะเสนอบริการหลังการขายที่ดีที่สุดและการส่งมอบตรงเวลาให้กับคุณ

นี่คือคุณสมบัติและคุณลักษณะที่สำคัญบางประการของเครื่องเหล่านี้:

การออกแบบเตียงเอียง: การออกแบบเตียงเอียงช่วยเพิ่มความแข็งแกร่งและความมั่นคงในระหว่างการตัดเฉือน ช่วยให้มั่นใจได้ว่าเครื่องมือตัดจะอยู่ใกล้กับชิ้นงาน ส่งผลให้มีความแม่นยำมากขึ้น

สปินเดิลที่มีความแม่นยำสูง: เครื่องจักรเหล่านี้มาพร้อมกับสปินเดิลที่มีความแม่นยำสูง ทำให้สปินเดิลรันเอาท์น้อยที่สุดและมีความแม่นยำในการหมุนที่ยอดเยี่ยม ความแม่นยำนี้มีความสำคัญอย่างยิ่งต่อการบรรลุพิกัดความเผื่อที่แคบและการเก็บผิวสำเร็จที่ละเอียด

การควบคุม CNC ขั้นสูง: มาพร้อมกับการควบคุม CNC ขั้นสูงและความสามารถในการตั้งโปรแกรม ผู้ปฏิบัติงานสามารถตั้งโปรแกรมและควบคุมการทำงานของเครื่องจักรที่ซับซ้อนได้อย่างง่ายดายด้วยความแม่นยำและความยืดหยุ่น

แผนภาพการเคลื่อนที่ของเครื่องจักร

รายละเอียดสินค้า

รายการพารามิเตอร์

โครงการ		หน่วย	ซีเค46	ซีเค52	ซีเค76
ความยาวการกลึงสูงสุด		มม	350
เส้นผ่านศูนย์กลางการหมุนสูงสุดบนเตียง		มม	Ø 500
เส้นผ่านศูนย์กลางการหมุนสูงสุดบนสเก็ตบอร์ด		มม	Ø 160
ความเอียงของเตียง		°	35°
การเคลื่อนที่ที่มีประสิทธิภาพของแกน X/Z		มม	เส้นผ่านศูนย์กลาง 1,000/400
ข้อมูลจำเพาะของสกรูแกน X/Z		มม	32
ข้อมูลจำเพาะของรางแกน X/Z		มม	35
กำลังมอเตอร์แกน X/Z		กิโลวัตต์	1.3
การเคลื่อนที่เร็วสูงสุดของแกน X/Z		เมตร/นาที	24
เครื่องมือกล ยาว X กว้าง X สูง		มม	2100X1580X1800
น้ำหนักรวมของเครื่องทั้งหมด		กิโลกรัม	2600
หมายเลขมีด		แก้ไข	8
ขนาดมีดเหลี่ยม		มม	20X20
ขนาดเครื่องตัดรูกลม		มม	Ø20
กำลังทั้งหมด		กิโลวัตต์	13	13	16
การใช้พลังงานโดยเฉลี่ย		กิโลวัตต์/ชม	2	2	2.5
เพลาหลัก	รูปร่างหน้าปลายแกนหมุน		A2-5	ก2-6	ก2-8


	ความเร็วแกนหมุนสูงสุด	รอบต่อนาที	6000 (ตั้งเป็น 4500)	4200(ตั้งเป็น 3500)	3200(ตั้งเป็น 2500)
	กำลังมอเตอร์แกนหมุน	กิโลวัตต์	7.5	7.5	11
	แรงบิดสูงสุดของมอเตอร์แกนหมุน	นิวตันเมตร	47.8 นิวตันเมตร	47.8 นิวตันเมตร	72 นิวตันเมตร
	เส้นผ่านศูนย์กลางผ่านแท่งสูงสุด	มม	Ø45	Ø 51	Ø 75

ความแม่นยำของเครื่องมือกล

ความแม่นยำของเครื่องจักร มาตรฐานปัจจัย Jingfus：
รายการทดสอบที่สำคัญ	แผนภาพ	วิธีการตรวจจับ	มาตรฐานโรงงาน


จังหวะรัศมีแกนหมุน		ตรวจจับการส่ายของกรวยด้านนอก	0.0025


ตำแหน่งซ้ำของแกน X		ตรวจจับการวางตำแหน่งซ้ำของแกน X หมายเหตุ: ขั้นแรกคาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นจึงตรวจจับตำแหน่งซ้ำ	0.0025


ตำแหน่งซ้ำของแกน Z		ตรวจจับตำแหน่งซ้ำบนแกน Z หมายเหตุ: ขั้นแรกคาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นจึงตรวจจับตำแหน่งซ้ำ	0.0025


หากลูกค้าต้องการทดสอบความแม่นยำ ISO หรือ VD1 ของแกน X/Z/Y จะต้องพิจารณา ณ เวลาที่เขียนสัญญา ลูกค้าจะต้องทดสอบรายการนี้พร้อมกับการยอมรับครั้งแรกของโรงงานจิงฟู่ซี
