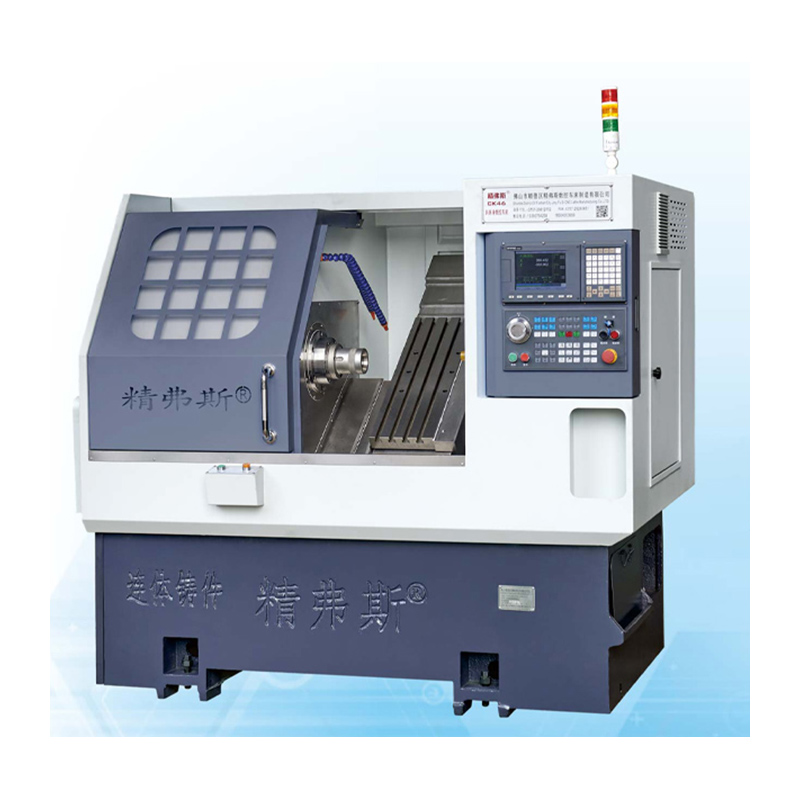

เครื่องกลึงเตียง CNC

เครื่องกลึง Bed Bed Jingfusi® CNC พบแอปพลิเคชันในสภาพแวดล้อมอุตสาหกรรมที่การผลิตต้องการความแม่นยำและความแม่นยำสูงสุด นอกเหนือจากการใช้งานในอุตสาหกรรมเครื่องกลึงเหล่านี้ตอบสนองความต้องการของมือสมัครเล่นและเจ้าของธุรกิจขนาดเล็กที่กำลังมองหาเครื่องมือที่มีการปรับแต่งและความยืดหยุ่นในกระบวนการออกแบบในระดับสูง ไม่ว่าจะเป็นในการตั้งค่าการผลิตขนาดใหญ่หรือกิจการขนาดเล็กเครื่องกลึงเตียง CNC ที่เอียงจากJingfusi®ปรับให้เข้ากับข้อกำหนดที่หลากหลายรวมความแม่นยำเข้ากับความหลากหลาย

แบบอย่าง:CK46

ส่งคำถาม

รายละเอียดสินค้า

เครื่องกลึงเตียงJingfusi® CNC โดดเด่นโดดเด่นเป็นเครื่องมือเครื่องจักรกลที่แม่นยำซึ่งสร้างขึ้นอย่างพิถีพิถันสำหรับการผลิตส่วนประกอบที่หลากหลายโดยเน้นเฉพาะในชิ้นส่วนทรงกระบอกและการหมุน ลักษณะการกำหนดของมันอยู่ในโครงสร้างเตียงเอียงออกแบบอย่างมีกลยุทธ์เพื่อเพิ่มเสถียรภาพและความแม่นยำตลอดกระบวนการตัดเฉือน การออกแบบที่เป็นนวัตกรรมนี้ช่วยให้มั่นใจได้ว่าเครื่องกลึงเก่งในการให้ผลลัพธ์ที่ถูกต้องและมีคุณภาพสูงทำให้เป็นสินทรัพย์ที่มีค่าสำหรับแอพพลิเคชั่นการผลิตที่หลากหลาย

ไดอะแกรมการเดินทางของเครื่องจักร

รายละเอียดผลิตภัณฑ์

รายการพารามิเตอร์

โครงการ		หน่วย	CK46	CK52	CK76
ความยาวการเลี้ยวสูงสุด		มม.	350
เส้นผ่านศูนย์กลางการหมุนสูงสุดบนเตียง		มม.	Ø 500
เส้นผ่านศูนย์กลางการหมุนสูงสุดบนสเก็ตบอร์ด		มม.	Ø 160
ความเอียงของเตียง		°	35 °
การเดินทางที่มีประสิทธิภาพของแกน x/z		มม.	เส้นผ่านศูนย์กลาง 1000/400
ข้อมูลจำเพาะของสกรูแกน x/z		มม.	32
ข้อมูลจำเพาะของรางแกน x/z		มม.	35
พลังงานมอเตอร์ x/z แกน		กิโลวัตต์	1.3
การเคลื่อนที่อย่างรวดเร็วสูงสุดของแกน x/z		m/ของฉัน	24
เครื่องมือเครื่องจักรความยาว x ความกว้าง x ความสูง		มม.	2100x1580x1800
น้ำหนักรวมของเครื่องทั้งหมด		กิโลกรัม	2600
หมายเลขมีด		แก้ไข	8
ขนาดมีดสี่เหลี่ยมจัตุรัส		มม.	20x20
ขนาดคัตเตอร์รอบรู		มม.	Ø20
พลังงานทั้งหมด		กิโลวัตต์	13	13	16
การใช้พลังงานโดยเฉลี่ย		kw / h	2	2	2.5
เพลาหลัก	รูปแบบใบหน้าของแกนหมุน		A2-5	A2-6	a2 -8


	ความเร็วแกนหมุนสูงสุด	r/นาที	6000 (ตั้งค่าเป็น 4500)	4200 (ตั้งค่าเป็น 3,500)	3200 (ตั้งค่าเป็น 2500)
	พลังมอเตอร์แกนหมุน	กิโลวัตต์	7.5	7.5	11
	แรงบิดของมอเตอร์แกนหมุน	NM	47.8nm	47.8nm	72nm
	เส้นผ่านศูนย์กลางการผ่านแถบสูงสุด	มม.	Ø 45	Ø 51	Ø 75

ความแม่นยำของเครื่องมือเครื่องจักร

ความแม่นยำของเครื่องมาตรฐาน Jingfus Factor：
รายการทดสอบที่สำคัญ	แผนผังแผนผัง	วิธีการตรวจจับ	มาตรฐานโรงงาน


จังหวะรัศมีแกนหมุน		ตรวจจับ Runout of Outer Cone	0.0025


ตำแหน่งการทำซ้ำแกน x		ตรวจจับการวางตำแหน่งซ้ำของแกน x หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.0025


ตำแหน่ง z-axis ทำซ้ำ		ตรวจจับการวางตำแหน่งซ้ำ ๆ บนแกน z หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.0025


หากลูกค้าต้องการทดสอบความแม่นยำของ ISO หรือ VD1 ของแกน x/z/y มันจะถูกกำหนดในเวลาที่เขียนสัญญา ลูกค้าจะต้องทดสอบรายการนี้ในเวลาเดียวกันกับการยอมรับครั้งแรกของโรงงาน Jingfusi
