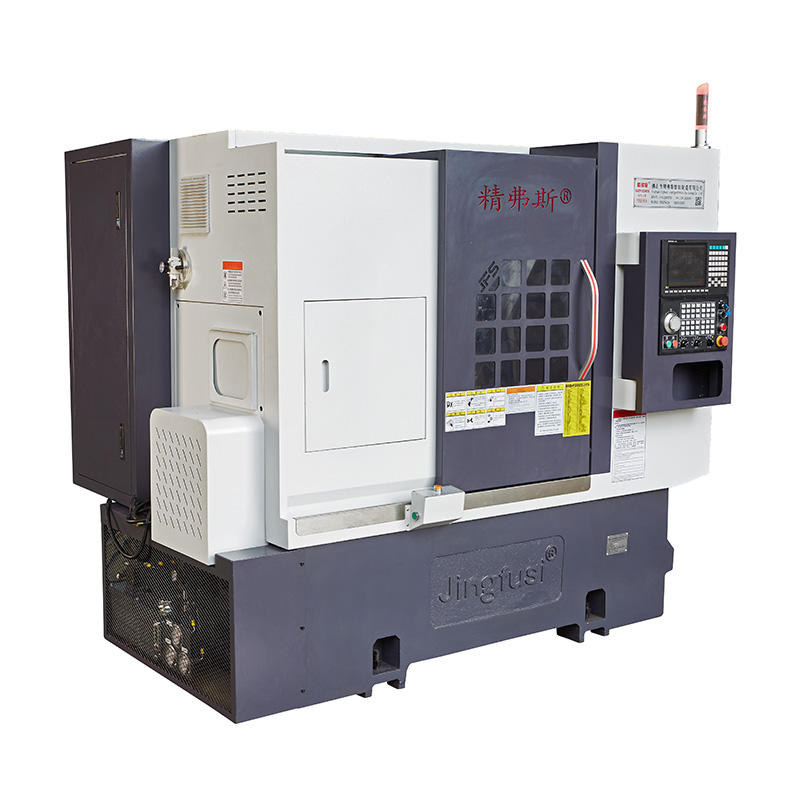

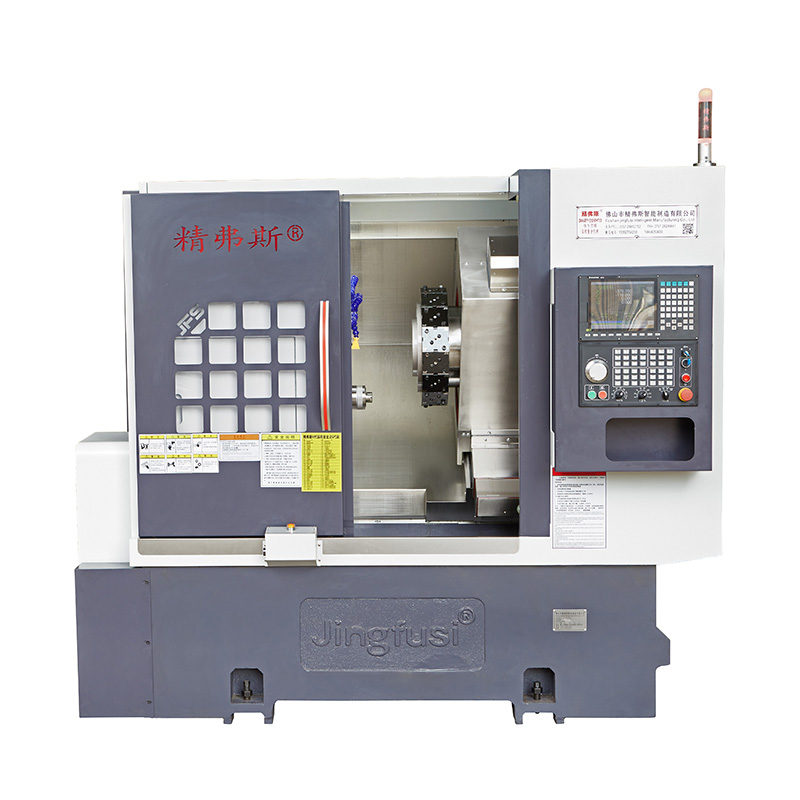

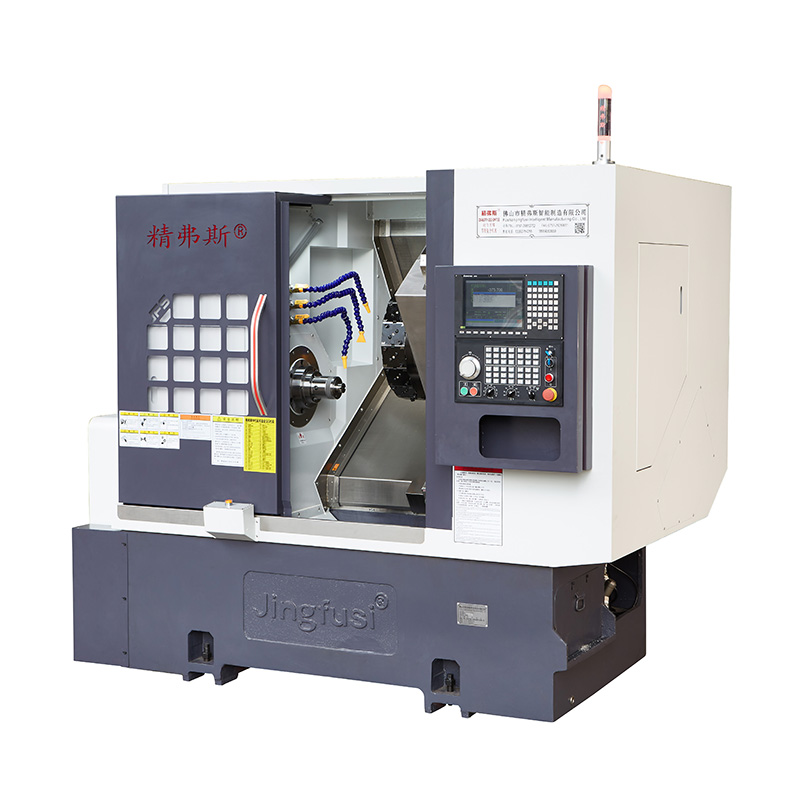

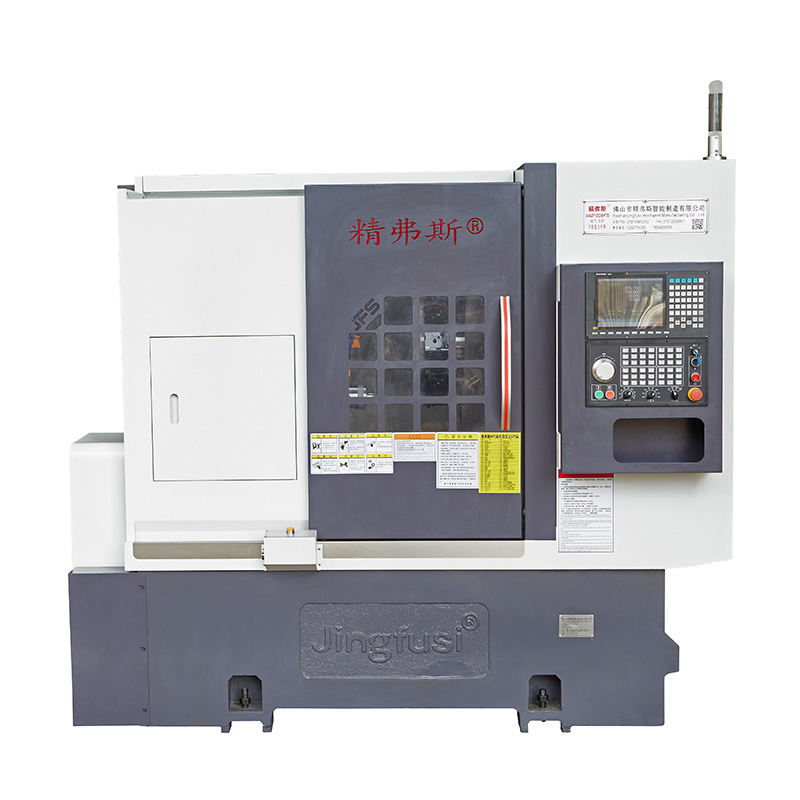

เครื่องรวมการกลึงและกัดป้อมปืน

ในฐานะผู้ผลิตเครื่องจักรรวมเครื่องกลึงและมิลลิ่งป้อมปืนคุณภาพสูงแบบมืออาชีพ คุณสามารถวางใจได้ในการซื้อเครื่องจักรรวมเครื่องกลึงและมิลลิ่งป้อมปืนจากโรงงานของเรา แล้วเราจะเสนอบริการหลังการขายที่ดีที่สุดและการจัดส่งที่ตรงเวลาแก่คุณ

แบบอย่าง:CK76T-600

ส่งคำถาม

รายละเอียดสินค้า


คุณยินดีที่จะมาที่โรงงานของเราเพื่อซื้อเครื่องรวมเครื่องกลึงและมิลลิ่งป้อมปืนที่ขายใหม่ล่าสุด ราคาต่ำ และมีคุณภาพสูง เราหวังว่าจะร่วมมือกับคุณ

รายละเอียดสินค้า



รายการพารามิเตอร์

โครงการ เนื้อหา หน่วย ซีเค52T-600 ซีเค76T-600 ซีเค46T-600
ขอบเขตการประมวลผล เส้นผ่านศูนย์กลางการหมุนสูงสุดของแกนหมุน มม Ø800
ประเภทบล็อก มม Ø 180 ~400
ความยาวการกลึงสูงสุด มม 560
เส้นผ่านศูนย์กลางแท่งสูงสุด มม Ø 51 ~ 55 Ø72 Ø45
แกนหลัก
 ประเภทหัวแกนหมุน
ก2-6 ก2-8 A2-5
เส้นผ่านศูนย์กลางรูผ่านแกนหมุน มม Ø 66 Ø 86 Ø 56
ความเร็วแกนหมุนสูงสุด รอบต่อนาที 4200 3200 6000
ความเร็วชุดแกนหมุน รอบต่อนาที 1 ~ 3500 1 ~2500 1 ~4500
ให้อาหาร การเคลื่อนที่สูงสุดของแกน X/Z มม 230/600
จังหวะที่มีประสิทธิภาพของแกน Z มม 570
การเคลื่อนที่เร็วสูงสุดของแกน X/Z เมตร/นาที 24
การตั้งค่าแกน X/Z เพื่อการเคลื่อนไหวที่รวดเร็ว เมตร/นาที 16/18
ข้อมูลจำเพาะของสกรูลูกกลิ้งแกน X/Z มม 40
สเปคเกจแกน X/Z มม 35/45
ป้อมปืนเซอร์โวสิบสองตำแหน่ง ความสูงตรงกลางป้อมปืนเซอร์โวสิบสองตำแหน่ง
100
หอมีดด้านตรงข้าม (เส้นผ่านศูนย์กลางภายนอก) มม 385
ความสูงตรงกลางป้อมปืน มม 100
จำนวนใบมีดป้อมปืน แก้ไข 12
เส้นผ่านศูนย์กลางการรบกวนของการประมวลผลเครื่องมือที่อยู่ติดกัน มม Ø180
ขนาดที่จับเครื่องมือคงที่ มม 25X25
เส้นผ่านศูนย์กลางด้ามจับมีด มม Ø25
เครื่องจักรไฟฟ้า กำลังมอเตอร์หลัก/แรงบิด กิโลวัตต์/นิวตันเมตร 11KW/พิกัด 72Nm 15KW/พิกัด 98Nm 7.5 กิโลวัตต์/พิกัด 47 นิวตันเมตร
กำลัง/แรงบิดของมอเตอร์แกน X/Z กิโลวัตต์/นิวตันเมตร ยาสกาว่า 1.8KW/11.5Nm. อุปกรณ์เสริมรุ่นใหม่ 2.4 KW/พิกัด 11.5Nm
กำลัง/แรงบิดของมอเตอร์เปลี่ยนเครื่องมือป้อมปืน กิโลวัตต์/นิวตันเมตร รุ่นใหม่ 1.0 KW/3.1NM
กำลังมอเตอร์ระบบทำความเย็น กิโลวัตต์ 0.3
กำลังมอเตอร์ระบบทำความเย็นแรงดันสูง กิโลวัตต์ 3
หางปลา จังหวะหาง มม 420
ระยะชักสูงสุดของพินอีเจ็คเตอร์ส่วนท้าย มม 100
รูปแบบการขับเคลื่อนพินอีเจ็คเตอร์ของ Tailstock
ไฮดรอลิกมีความแข็งแกร่ง
เทเปอร์รูกรวยเข็มด้านบน Tailstock เอ็มเค Mohs 5 # ไม่แกว่งหรือบิดเบี้ยวในระหว่างการตัดเฉือนที่มีความแม่นยำ
ระยะห่างสูงสุดระหว่างปลายและหัวจับ มม 690
อื่น ความเอียงของเตียง ° 30° หรือ 15°
เครื่องมือกล ยาว X กว้าง X สูง มม 2500X1600X1700
น้ำหนักรวมของเครื่องทั้งหมด กิโลกรัม น้ำหนักรวมของเครื่องทั้งหมดคือ 4,500 กิโลกรัม โดยมีน้ำหนักรวมเสริม 3,500 กิโลกรัม ลบ 10,000 หยวน
กำลังทั้งหมด กิโลวัตต์ 20
การใช้พลังงานโดยเฉลี่ย กิโลวัตต์/ชม 3

ความแม่นยำของเครื่องมือกล

ความแม่นยำของเครื่องจักร มาตรฐานปัจจัย Jingfus：
รายการทดสอบที่สำคัญ แผนภาพ วิธีการตรวจจับ
 มาตรฐานโรงงาน
การตีแนวรัศมีของแกนหมุน ตรวจจับการส่ายของกรวยด้านนอก 0.0025
ตำแหน่งซ้ำของแกน X ตรวจจับการวางตำแหน่งซ้ำของแกน X หมายเหตุ: ขั้นแรกคาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นจึงตรวจจับตำแหน่งซ้ำ 0.0025
ตำแหน่งซ้ำของแกน Z
ตรวจจับตำแหน่งซ้ำบนแกน Z หมายเหตุ: ขั้นแรกคาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นจึงตรวจจับตำแหน่งซ้ำ 0.0025
หากลูกค้าต้องการทดสอบความแม่นยำ ISO หรือ VD1 ของแกน X/Z/Y จะต้องพิจารณา ณ เวลาที่เขียนสัญญา ลูกค้าจะต้องทดสอบรายการนี้พร้อมกับการยอมรับครั้งแรกของโรงงานจิงฟู่ซี
