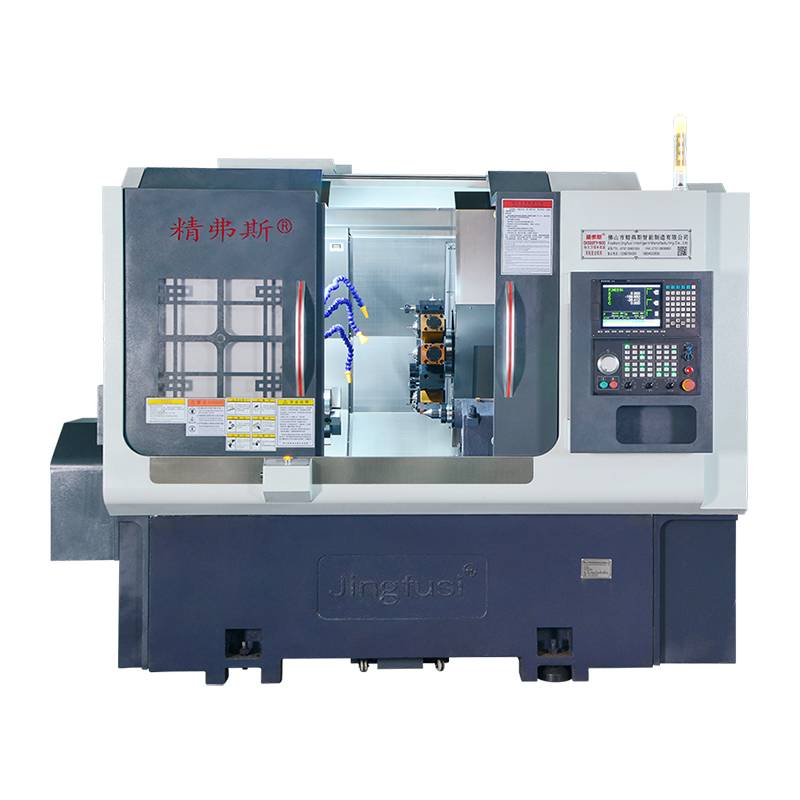

หมุนเครื่องกลึงคอมโพสิตมิลลิ่ง

เครื่องกลึงคอมโพสิตเครื่องกลึงการหมุนคุณภาพสูงของ Jingfusi รวมเอาแกนหมุนที่มีความยืดหยุ่นซึ่งมีกลไกเสริมในการออกแบบเพิ่มความแข็งแกร่งในระหว่างการประมวลผลชิ้นส่วน ระบบการเปลี่ยนแปลงเครื่องมือโดยตรงช่วยลดความจำเป็นในการเปลี่ยนเครื่องมือที่ซับซ้อนและลดเวลาการเปลี่ยนเครื่องมือที่ไม่ได้ใช้งานส่งผลให้การประมวลผลและการประหยัดต้นทุนมีประสิทธิภาพสำหรับผู้ใช้ การออกแบบที่เป็นนวัตกรรมนี้ไม่เพียง แต่ปรับปรุงความมั่นคงโดยรวมของเครื่องในระหว่างการดำเนินการเท่านั้น

แบบอย่าง:CK52DTY

ส่งคำถาม

รายละเอียดสินค้า

เครื่องกลึงคอมโพสิตมิลลิ่งจากซัพพลายเออร์ Jingfusis รวมเอาการหมุนการกัดการขุดเจาะน่าเบื่อการแตะและฟังก์ชั่นอื่น ๆ อีกมากมายลงในอุปกรณ์เดียวที่หลากหลาย ความสามารถในการดำเนินการการกัดและด้านข้างการขุดเจาะการแตะและการประมวลผลคอมโพสิตเครื่องนี้เหมาะอย่างยิ่งสำหรับรูปร่างที่ซับซ้อนและต้องการข้อกำหนดที่แม่นยำ มันเก่งในการจัดการความต้องการการประมวลผลที่ครอบคลุมของชิ้นส่วนโรตารี่โดยการดำเนินการที่จำเป็นทั้งหมดหรือส่วนใหญ่ในการยึดเดียว สิ่งนี้ไม่เพียง แต่ช่วยให้มั่นใจได้ถึงความแม่นยำที่ยอดเยี่ยม แต่ยังช่วยเพิ่มประสิทธิภาพในที่สุดนำไปสู่การลดต้นทุนในกระบวนการตัดเฉือน

ลักษณะสำคัญของการเปลี่ยนเครื่องกลึงคอมโพสิตมิลลิ่ง:

1. การจัดเรียงที่ออกแบบโดยมีพื้นที่ภายในที่เพียงพอ

2. การรวมตัวกันของโครงสร้างแกนหมุนที่มีความแม่นยำสูงในตัวเองและระบบโรตารี่ไฮดรอลิกอย่างรวดเร็วทำให้มั่นใจได้ว่าประสิทธิภาพสูงสุด

3. Guarantee ความสามารถความเร็วสูงของเครื่องมือเครื่องจักร

4. การป้องกันการหยุดชะงักของพลังงานจากการก่อให้เกิดความไม่ถูกต้องในค่าของเซอร์โวมอเตอร์

ไดอะแกรมการเดินทางของเครื่องจักร

รายละเอียดผลิตภัณฑ์

รายการพารามิเตอร์

รายการ	แบบจำลองของเครื่องกลึง	หน่วย	ck52dty	ck76dty	ck46dty
ขอบเขตการประมวลผล	เส้นผ่านศูนย์กลางการหมุนสูงสุดของแกนหมุน	มม.	Ø 700
	ความยาววงกลมด้านนอกเปลี่ยนสูงสุด	มม.	520
	เส้นผ่านศูนย์กลางแท่งสูงสุด	มม.	Ø 55	Ø 72	Ø 45
แกนหลัก	ความเร็วแกนหมุนสูงสุด	r/นาที	4200 (ตั้งค่า 3500)	3200 (การตั้งค่า 2000)	6000 (ตั้ง 4500)
	ประเภทหัวแกนหมุน		A2 - 6	a2 -8	A2 - 5
	เส้นผ่านศูนย์กลางของแกนหมุน	มม.	Ø 66	Ø 86	Ø 56
ให้อาหาร	แกน x/z/y จังหวะสูงสุด	มม.	260/500/± 60
	หัวพลังงาน 90 °ผ่านศูนย์กลางของแกนหมุน	มม.	30
	การเคลื่อนที่อย่างรวดเร็วสูงสุดของแกน x/z/y	m/ของฉัน	24 (การตั้งค่า 16)/ 24 (การตั้งค่า 16)/ 14 (การตั้งค่า 8)
	แกนแกนแกน x/z/y	มม.	40
	แทร็กแกนแกน x/z/y	มม.	35/45/35
ป้อมปืน	รุ่น Power Turret (Power Turret)	BMT	BMT55
	คอลเล็ตหัว	เป็น	ER32
	ขนาดตัวยึดเครื่องมือคงที่	มม.	25x25
	เส้นผ่านศูนย์กลางของผู้ถือ	มม.	Ø32
เครื่องจักรไฟฟ้า	พลังมอเตอร์หลัก/แรงบิด	kw / nm	11kW/จัดอันดับ 72Nm	15kW/คะแนน 98Nm	7.5 kW/คะแนน 47nm
	X/Z/Y Axis Motor Power/Torque	kw / nm	Yaskawa 2.9 kw /18.6nm，optional รุ่นใหม่ 3.1 kw /15nm
	พลังงาน/แรงบิดของมอเตอร์หัวพลังงานป้อมปืน	kw / nm	รุ่นใหม่ 3.1 kW/15nm
	ความเร็วสูงสุดของมอเตอร์พลังงานป้อมปืน	r/นาที	6000 (การตั้งค่า 4000), Speed≤4000ทั่วไป
	พลังมอเตอร์พลัง/แรงบิด	kw / nm	3.1 kW/15nm
	พลังงาน/แรงบิดของเครื่องมือเปลี่ยนมอเตอร์	kw / nm	รุ่นใหม่ 1.0 kw /3.1nm
tailstock	Tailstock Stroke	มม.	520
	จังหวะไฮดรอลิกสูงสุดของ tailstock	มม.	100
	Tailstock Top เข็ม Taper Taper Taper	MK	Mohs 5#
	ระยะห่างสูงสุดระหว่างปลายและชัค	มม.	690
อื่น	อุปกรณ์เบรกวางตำแหน่งแกนหมุน		ไฮดรอลิกโปรแกรมเสริมสามารถตั้งโปรแกรมได้
	ความเอียงของเตียง	°	30 °หรือ 15 °
	เครื่องมือเครื่องจักรความยาว x ความกว้าง x ความสูง	มม.	2500x1680x1900
	น้ำหนักรวมของเครื่องทั้งหมด	กิโลกรัม	5,000 กิโลกรัม
	พลังงานทั้งหมด	กิโลวัตต์	20
	การใช้พลังงานโดยเฉลี่ย	kw / h	3
