เครื่องมือการหมุนและการกัดเครื่องจักร

คุณสามารถมั่นใจได้ว่าจะซื้อเครื่องมือกลไกการหมุนและการกัดจากโรงงานของเราและเราจะให้บริการที่ดีที่สุดหลังการขายและการส่งมอบในเวลาที่เหมาะสมโรงงานของเราปฏิเสธที่จะยอมรับการกำหนดค่าคุณภาพต่ำอื่น ๆ ของลูกค้าซึ่งเป็นเพราะการกำหนดค่าที่แตกต่างกันไม่สะดวกสำหรับการทำมาตรฐานการตรวจสอบคุณภาพ ส่งผลกระทบต่อคุณภาพและอายุการใช้งานของเครื่องมือเครื่องจักรและส่งผลกระทบต่อประสิทธิภาพการบริการหลังการขายและค่าใช้จ่าย

แบบอย่าง:CK52-4+4+Y

ส่งคำถาม

รายละเอียดสินค้า

ต่อไปนี้คือการแนะนำเครื่องมือหมุนคุณภาพสูงของJingfusi®และเครื่องมือผสมเครื่องกัดโดยหวังว่าจะช่วยให้คุณเข้าใจได้ดีขึ้น ยินดีต้อนรับลูกค้าใหม่และใหม่เพื่อร่วมมือกับเราเพื่อสร้างอนาคตที่ดีกว่า!

ไดอะแกรมการเดินทางของเครื่องจักร

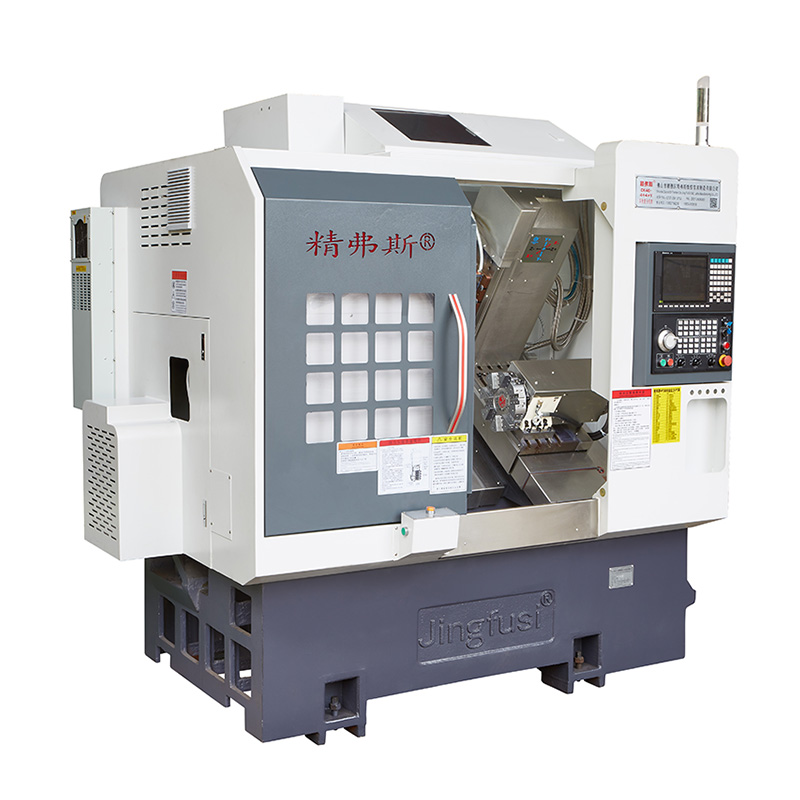

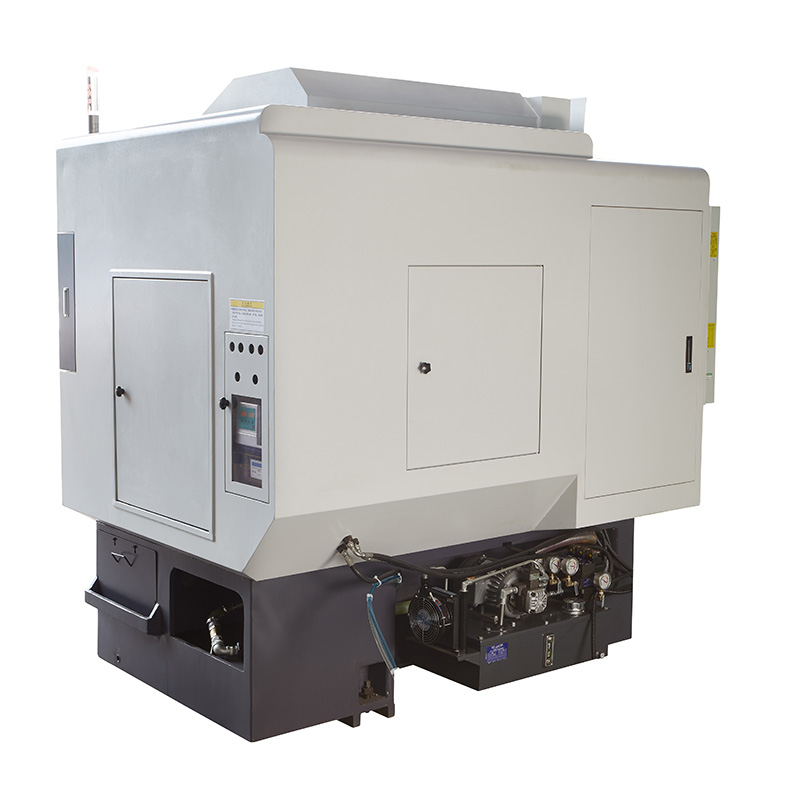

Turning and Milling Compound Machine Tool

รายละเอียดผลิตภัณฑ์

รายการพารามิเตอร์

รายการ	แบบจำลองของเครื่องกลึง	หน่วย	CK46-4+4+Y	CK52-4+4+Y
ขอบเขตการประมวลผล	แกว่งไปมาบนเตียง	มม.	Ø 500
	ความยาววงกลมด้านนอกเปลี่ยนสูงสุด	มม.	320
	เส้นผ่านศูนย์กลางแท่งสูงสุด	มม.	Ø 45	Ø 51 ~ 55
แกนหลัก	ประเภทหัวแกนหมุน		A2-5	A2-6

	เส้นผ่านศูนย์กลางของแกนหมุน	มม.	Ø 56	Ø 66
	ความเร็วแกนหมุนสูงสุด	r/นาที	6000 (ตั้งค่าเป็น 4500)	4500 (ตั้งค่าเป็น 3,500)
ให้อาหาร	การเดินทางที่มีประสิทธิภาพของแกน x/z/y	มม.	800/470/260

	การเคลื่อนที่อย่างรวดเร็วสูงสุดของแกน x/z/y	m/ของฉัน	24 (การตั้งค่า 18)/24 (การตั้งค่า 18)/15 (การตั้งค่า 8)
	แกนแกนแกน x/z/y	มม.	32/32/25
	รางแกน x/z/y	มม.	35/35/25
หอคอยมีด	ป้อมปืนแปดสถานี	พีซี	8 สถานีสามารถติดตั้งตัวยึดเครื่องมือสองหลุมได้เป็นทางเลือกด้วย 12 สถานี
หัวพลัง	รูปแบบการถือเครื่องมือหัวพาไฟฟ้า		ER25


	เครื่องมือหัว	พีซี	Z-Axis 4+X-Axis 4 โดยติดตั้งตัวยึดเครื่องมือคงที่เพิ่มเติม 4 ตัวติดตั้ง
	ความเร็วสูงสุดของหัวพลังงาน	r/นาที	6000 (ตั้งค่าเป็น 4000) สามารถใช้ในการประมวลผลผลิตภัณฑ์จาก 4000
	ระยะห่างระหว่างเพลาหัวหัวและเพลา	มม.	65
เครื่องจักรไฟฟ้า	พลังมอเตอร์หลัก/แรงบิด	kw / nm	รุ่นใหม่ 7.5kW, 47.75Nm ชิ้นส่วนเหล็กที่มีความสามารถในการประมวลผลมากกว่า 80 สามารถเลือกได้ด้วย 11kW, 70.03nm

	X/Z/Y Axis Motor Power/Torque	kw / nm	1.3kW/8.39nm
	X/Z Power Head Motor Power/Torque	kw / nm	1.7 kW/8nm
	ความเร็วสูงสุดของมอเตอร์หัวไฟ	r/นาที	5000
อื่น	อุปกรณ์เบรกวางตำแหน่งแกนหมุน		แรงดันไฮดรอลิก


	ความเอียงของเตียง	°	35 °
	เครื่องมือเครื่องจักรความยาว x ความกว้าง x ความสูง	มม.	2200x1580x1900
	น้ำหนักรวมของเครื่องทั้งหมด	กิโลกรัม	3430
	พลังงานทั้งหมด	กิโลวัตต์	13
	การใช้พลังงานโดยเฉลี่ย	kw / h	2

ความแม่นยำของเครื่องมือเครื่องจักร

ความแม่นยำของเครื่องมาตรฐาน Jingfus Factor：
รายการทดสอบที่สำคัญ	แผนผังแผนผัง	มาตรฐานโรงงาน


จังหวะรัศมีแกนหมุน		ตรวจจับ Runout of Outer Cone	0.0035


ตำแหน่งการทำซ้ำแกน x		ตรวจจับการวางตำแหน่งซ้ำของแกน x หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.003


ตำแหน่ง z-axis ทำซ้ำ		ตรวจจับการวางตำแหน่งซ้ำ ๆ บนแกน z หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.003


ตำแหน่งทำซ้ำแกน y		ตรวจจับการวางตำแหน่งซ้ำ ๆ บนแกน y หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.004


C Axis ทำซ้ำตำแหน่ง		ตรวจจับการจัดตำแหน่งใหม่ของจุดคงที่แกน C, หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ ๆ	20 อาร์ควินาที


C แกนตำแหน่งโรตารี่		ตรวจจับความแม่นยำของตำแหน่งแบบสุ่มของแกน C หมายเหตุ: ก่อนคาดการณ์ก่อนประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจสอบการตั้งค่าซ้ำ ๆ	72 อาร์ควินาที


Power Head Clamping Beat		จังหวะกรวย	0.015

Power Head Clamping Beat		การตีหนีบ	0.01

หากลูกค้าต้องการทดสอบความแม่นยำของ ISO หรือ VD1 ของแกน x/z/y มันจะถูกกำหนดในเวลาที่เขียนสัญญา ลูกค้าจะต้องทดสอบรายการนี้ในเวลาเดียวกันกับการยอมรับครั้งแรกของโรงงาน Jingfusi
