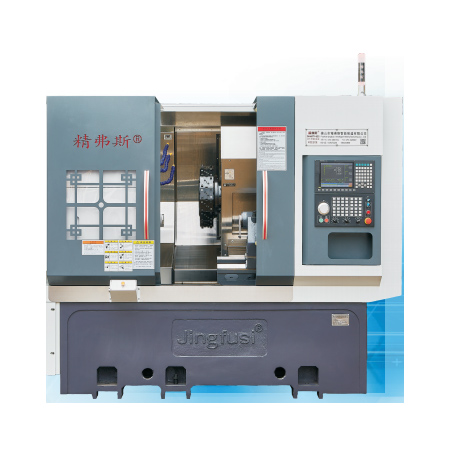

เครื่องรวมเครื่องกลึงและมิลลิ่งป้อมปืนกำลัง

ในฐานะผู้ผลิตมืออาชีพของเรา Jingfusi® มีความภาคภูมิใจในการนำเสนอเครื่องรวมเครื่องกลึงและกัดป้อมปืนกำลังของเรา เรามุ่งมั่นที่จะมอบบริการหลังการขายที่ยอดเยี่ยมและรับประกันการส่งมอบผลิตภัณฑ์ตรงเวลา เพื่อรักษาคุณภาพที่สม่ำเสมอของเครื่องมือกลของเรา เราจึงยึดถือแนวทางที่เป็นมาตรฐานทั้งในด้านโครงสร้างตัวเครื่องและการประกอบโครงแบบ ซึ่งเกี่ยวข้องกับการใช้อุปกรณ์เสริมที่เหมือนกัน (รวมถึงหัวกำลังของตัวจับยึดคัตเตอร์แบบเปลี่ยนได้และป้อมปืนเครื่องมือบนแผ่นรอง) เพื่อให้มั่นใจในความเสถียรและความน่าเชื่อถือ เครื่องจักรของเราได้รับการออกแบบให้มีโครงสร้างที่ตรงไปตรงมาและใช้งานได้จริง ปรับให้เหมาะกับการใช้งานในโลกแห่งความเป็นจริง และออกแบบมาเพื่อการใช้งานที่เป็นมิตรต่อผู้ใช้

แบบอย่าง:CK52DTY

ส่งคำถาม

รายละเอียดสินค้า

ในฐานะผู้ผลิตมืออาชีพ เรา Jingfusi® ต้องการจัดหาเครื่องรวมเครื่องกลึงและมิลลิ่งแบบ Power Turret ให้กับคุณ

รายละเอียดสินค้า

รายการพารามิเตอร์

รายการ	รูปแบบของเครื่องกลึง	หน่วย	CK46DTY	CK52DTY
ขอบเขตการประมวลผล	เส้นผ่านศูนย์กลางการหมุนสูงสุดของแกนหมุน	มม	Ø 600
	ความยาววงกลมวงนอกการเลี้ยวสูงสุด	มม	300
	เส้นผ่านศูนย์กลางแท่งสูงสุด	มม	Ø45	Ø 55
แกนหลัก	ความเร็วแกนหมุนสูงสุด	รอบต่อนาที	6000(ตั้งค่า 4500)	4200(ตั้งค่า 3500)

	ประเภทหัวแกนหมุน		A2-5	ก2-6
	เส้นผ่านศูนย์กลางรูผ่านแกนหมุน	มม	Ø 56	Ø 66
ให้อาหาร	ระยะชักสูงสุดของแกน X/Z/Y	มม	800/400/±60


	หัวกำลัง 90° ผ่านศูนย์กลางของแกนหมุน	มม	60
	การเคลื่อนที่เร็วสูงสุดของแกน X/Z/Y	เมตร/นาที	24(การตั้งค่า 18) / 24(การตั้งค่า 18) /15(การตั้งค่า 12)
	แกนสกรูแกน X / Z / Y	มม	32/32/32
	รางลูกกลิ้งแกน X / Z / Y	มม	35/35/35
ป้อมปืนทรงพลัง	รุ่นป้อมปืนไฟฟ้า (ป้อมปืนไฟฟ้า)	ขสมก	BMT45, ตัวเลือก BMT55

	คอลเล็ทหัวเพาเวอร์	เป็น	ER25
	ขนาดที่จับเครื่องมือคงที่	มม	25X25
	เส้นผ่านศูนย์กลางด้ามของด้ามจับเจาะ	มม	Ø25
หางปลา	กำลังมอเตอร์หลัก/แรงบิด	กิโลวัตต์/นิวตันเมตร	7.5 กิโลวัตต์/พิกัด 47 นิวตันเมตร	11KW/พิกัด 72Nm


	กำลังมอเตอร์แกน X / Z / Y / แรงบิด	กิโลวัตต์/นิวตันเมตร	ยาสกาว่า 1.8KW/11.5N. อุปกรณ์เสริมรุ่นใหม่ 2.4 KW/พิกัด 11.5Nm
	ความเร็วสูงสุดของมอเตอร์กำลังป้อมปืน	รอบต่อนาที	80000° (หัวจ่ายไฟ ≤7000 เปลี่ยน, หัวจ่ายไฟ 90 ° ≤6000 เปลี่ยน)
	กำลังหัวมอเตอร์/แรงบิด	กิโลวัตต์/นิวตันเมตร	8.5 กิโลวัตต์/พิกัด 16.5 นิวตันเมตร
	กำลัง/แรงบิดของมอเตอร์เปลี่ยนเครื่องมือป้อมปืน	กิโลวัตต์/นิวตันเมตร	รุ่นใหม่ 1.0 KW /3.1NM
อื่น	อุปกรณ์เบรกกำหนดตำแหน่งแกนหมุน		แรงดันไฮดรอลิก


	ความเอียงของเตียง	°	35°
	เครื่องมือกล ยาว X กว้าง X สูง	มม	2200X1500X1900
	น้ำหนักรวมของเครื่องทั้งหมด	กิโลกรัม	3900กก
	กำลังทั้งหมด	กิโลวัตต์	15
	การใช้พลังงานโดยเฉลี่ย	กิโลวัตต์/ชม	3

ความแม่นยำของเครื่องมือกล

ความแม่นยำของเครื่องจักร มาตรฐานปัจจัย Jingfus：
รายการทดสอบที่สำคัญ	แผนภาพ	มาตรฐานโรงงาน


การตีแนวรัศมีของแกนหมุน		ตรวจจับการส่ายของกรวยด้านนอก	0.0035


ตำแหน่งซ้ำของแกน X		ตรวจจับการวางตำแหน่งซ้ำของแกน X หมายเหตุ: ขั้นแรกคาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นจึงตรวจจับตำแหน่งซ้ำ	0.003


ตำแหน่งซ้ำของแกน Z		ตรวจจับตำแหน่งซ้ำบนแกน Z หมายเหตุ: ขั้นแรกคาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นจึงตรวจจับตำแหน่งซ้ำ	0.003


ตำแหน่งซ้ำของแกน Y		ตรวจจับตำแหน่งซ้ำบนแกน Y หมายเหตุ: ขั้นแรกคาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นจึงตรวจจับตำแหน่งซ้ำ	0.004


ตำแหน่งทำซ้ำแกน C		ตรวจจับการเปลี่ยนตำแหน่งของจุดคงที่ของแกน C หมายเหตุ: ขั้นแรกให้คาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นจึงตรวจจับการวางตำแหน่งซ้ำ	20 อาร์ควินาที


ตำแหน่งแกน C หมุน		ตรวจจับความแม่นยำของตำแหน่งแบบสุ่มของแกน C หมายเหตุ: ขั้นแรกคาดการณ์ประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อน จากนั้นตรวจสอบการตั้งค่าซ้ำ	72 อาร์ควินาที


จังหวะการหนีบหัวเพาเวอร์		ตีโคน	0.015

จังหวะการหนีบหัวเพาเวอร์		การตีแบบหนีบ	0.01

หากลูกค้าต้องการทดสอบความแม่นยำ ISO หรือ VD1 ของแกน X/Z/Y จะต้องพิจารณา ณ เวลาที่เขียนสัญญา ลูกค้าจะต้องทดสอบรายการนี้พร้อมกับการยอมรับครั้งแรกของโรงงานจิงฟู่ซี
