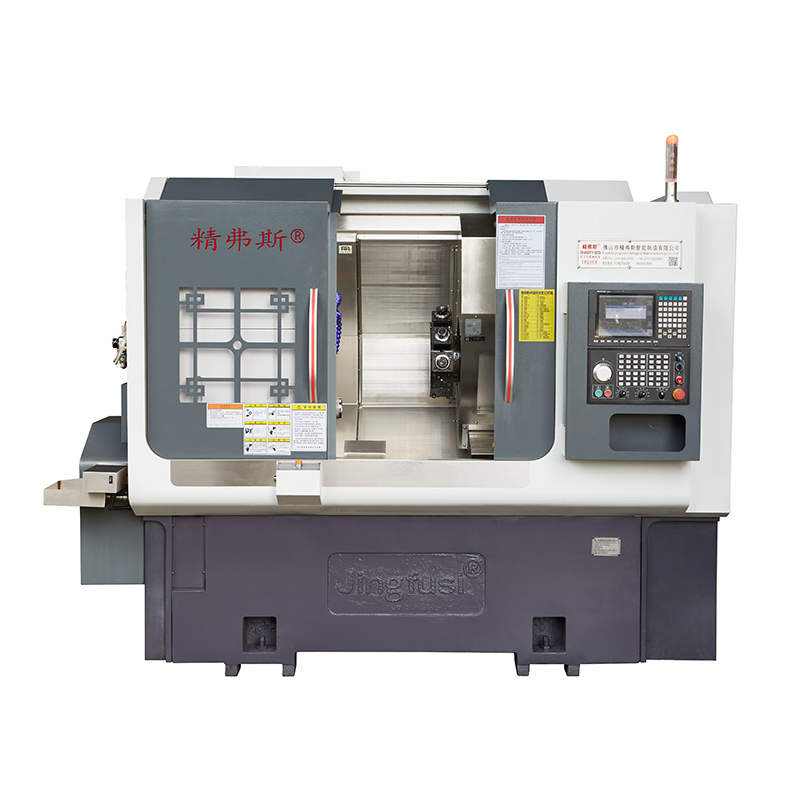

เครื่องหมุนและเครื่องกัด CNC แบบมัลติทาสกิ้ง

แนะนำเครื่องจักรกลหมุนแบบมัลติทาสกิ้งและเครื่องกัดซีเอ็นซีซึ่งเป็นโซลูชันที่สมบูรณ์แบบสำหรับการตัดเฉือนส่วนประกอบที่ซับซ้อนด้วยความแม่นยำและประสิทธิภาพสูง CNC Turning & Milling Center นี้ถูกสร้างขึ้นเพื่อจัดการทั้งการหมุนและการมิลลิ่งทำให้เป็นร้านค้า CNC ที่หลากหลาย

แบบอย่าง:CK46DTY

ส่งคำถาม

รายละเอียดสินค้า

หนึ่งในคุณสมบัติที่สำคัญของเครื่องกลึง CNC แบบมัลติทาสกิ้งนี้คือความสามารถในการดำเนินการหลายอย่างในชิ้นงานเดียวซึ่งช่วยลดเวลาการตั้งค่าและเพิ่มประสิทธิภาพการผลิตอย่างมีนัยสำคัญ ระบบ CNC ขั้นสูงของมันทำให้มั่นใจได้ว่าผลลัพธ์ที่สอดคล้องและแม่นยำทุกครั้งทำให้เป็นตัวเลือกที่เหมาะสำหรับการผลิตปริมาณสูง

เครื่องหมุนและเครื่องกัด CNC แบบมัลติทาสกิ้งสามารถจัดการวัสดุได้หลากหลายตั้งแต่พลาสติกไปจนถึงโลหะและทุกสิ่งในระหว่างนั้น การก่อสร้างที่แข็งแกร่งของมันช่วยให้มั่นใจได้ถึงความทนทานที่ยอดเยี่ยมและประสิทธิภาพที่ยาวนานในขณะที่การออกแบบตามหลักสรีรศาสตร์ทำให้ง่ายต่อการใช้งานและบำรุงรักษา

เครื่องจักรกลมัลติทาสก์ CNC Multitask นี้มาพร้อมกับคุณสมบัติมาตรฐานและคุณสมบัติเสริมเพื่อตอบสนองความต้องการเครื่องจักรกลเฉพาะของคุณ แกนหมุนที่ทรงพลังและเครื่องมือตัดขั้นสูงให้ความเร็วและความแม่นยำที่ยอดเยี่ยมในขณะที่ตัวเปลี่ยนเครื่องมืออัตโนมัติช่วยให้เครื่องมือเปลี่ยนไปได้ง่ายและง่ายดายโดยไม่ต้องหยุดชะงักกับกระบวนการตัดเฉือน

ไม่ว่าคุณจะใช้ส่วนประกอบที่ซับซ้อนสำหรับการบินและอวกาศการป้องกันยานยนต์หรืออุตสาหกรรมอื่น ๆ เครื่องจักรกลเทลมิกมัลติทาสก์ CNC เป็นตัวเลือกที่สมบูรณ์แบบ ด้วยประสิทธิภาพที่เหนือกว่าความเก่งกาจและความน่าเชื่อถือเครื่องนี้จะเกินความคาดหวังของคุณและช่วยให้คุณใช้ความสามารถในการตัดเฉือนของคุณไปอีกระดับ

โดยสรุปแล้วเครื่องจักรมัลติทาสกิ้งและเครื่องกัดซีเอ็นซีเป็นส่วนเสริมที่เปลี่ยนเกมไปยังร้านค้า CNC ใด ๆ มันมีประสิทธิภาพที่ไม่มีใครเทียบได้ความแม่นยำและประสิทธิภาพทำให้เป็นโซลูชันที่สมบูรณ์แบบสำหรับทุกความต้องการเครื่องจักรของคุณ อย่าพลาดโอกาสที่จะนำธุรกิจของคุณไปสู่อีกระดับ-ลงทุนในเครื่อง CNC แบบมัลติมีเดีย 5 แกนวันนี้!

ไดอะแกรมการเดินทางของเครื่องจักร

Automatic Turret Turning and Milling Machine

รายละเอียดผลิตภัณฑ์

รายการพารามิเตอร์

รายการ	แบบจำลองของเครื่องกลึง	หน่วย	ck52dty	ck76dty	ck46dty
ขอบเขตการประมวลผล	เส้นผ่านศูนย์กลางการหมุนสูงสุดของแกนหมุน	มม.	Ø 700
	ความยาววงกลมด้านนอกเปลี่ยนสูงสุด	มม.	520
	เส้นผ่านศูนย์กลางแท่งสูงสุด	มม.	Ø 55	Ø 72	Ø 45
แกนหลัก	ความเร็วแกนหมุนสูงสุด	r/นาที	4200 (ตั้งค่า 3500)	3200 (การตั้งค่า 2000)	6000 (ตั้ง 4500)
	ประเภทหัวแกนหมุน		A2 - 6	a2 -8	A2 - 5
	เส้นผ่านศูนย์กลางของแกนหมุน	มม.	Ø 66	Ø 86	Ø 56
ให้อาหาร	แกน x/z/y จังหวะสูงสุด	มม.	260/500/± 60
	หัวพลังงาน 90 °ผ่านศูนย์กลางของแกนหมุน	มม.	30
	การเคลื่อนที่อย่างรวดเร็วสูงสุดของแกน x/z/y	m/ของฉัน	24 (การตั้งค่า 16)/ 24 (การตั้งค่า 16)/ 14 (การตั้งค่า 8)
	แกนแกนแกน x/z/y	มม.	40
	แทร็กแกนแกน x/z/y	มม.	35/45/35
ป้อมปืน	รุ่น Power Turret (Power Turret)	BMT	BMT55
	คอลเล็ตหัว	เป็น	ER32
	ขนาดตัวยึดเครื่องมือคงที่	มม.	25x25
	เส้นผ่านศูนย์กลางของผู้ถือ	มม.	Ø32
เครื่องจักรไฟฟ้า	พลังมอเตอร์หลัก/แรงบิด	kw / nm	11kW/จัดอันดับ 72Nm	15kW/คะแนน 98Nm	7.5 kW/คะแนน 47nm
	X/Z/Y Axis Motor Power/Torque	kw / nm	Yaskawa 2.9 kw /18.6nm，optional รุ่นใหม่ 3.1 kw /15nm
	พลังงาน/แรงบิดของมอเตอร์หัวพลังงานป้อมปืน	kw / nm	รุ่นใหม่ 3.1 kW/15nm
	ความเร็วสูงสุดของมอเตอร์พลังงานป้อมปืน	r/นาที	6000 (การตั้งค่า 4000), Speed≤4000ทั่วไป
	พลังมอเตอร์พลัง/แรงบิด	kw / nm	3.1 kW/15nm
	พลังงาน/แรงบิดของเครื่องมือเปลี่ยนมอเตอร์	kw / nm	รุ่นใหม่ 1.0 kw /3.1nm
tailstock	Tailstock Stroke	มม.	520
	จังหวะไฮดรอลิกสูงสุดของ tailstock	มม.	100
	Tailstock Top เข็ม Taper Taper Taper	MK	Mohs 5#
	ระยะห่างสูงสุดระหว่างปลายและชัค	มม.	690
อื่น	อุปกรณ์เบรกวางตำแหน่งแกนหมุน		ไฮดรอลิกโปรแกรมเสริมสามารถตั้งโปรแกรมได้
	ความเอียงของเตียง	°	30 °หรือ 15 °
	เครื่องมือเครื่องจักรความยาว x ความกว้าง x ความสูง	มม.	2500x1680x1900
	น้ำหนักรวมของเครื่องทั้งหมด	กิโลกรัม	5,000 กิโลกรัม
	พลังงานทั้งหมด	กิโลวัตต์	20
	การใช้พลังงานโดยเฉลี่ย	kw / h	3

ความแม่นยำของเครื่องมือเครื่องจักร

ความแม่นยำของเครื่องมาตรฐาน Jingfus Factor：
รายการทดสอบที่สำคัญ	แผนผังแผนผัง	วิธีการตรวจจับ	มาตรฐานโรงงาน


จังหวะรัศมีแกนหมุน		ตรวจจับ Runout of Outer Cone	0.0035


ตำแหน่งการทำซ้ำแกน x		ตรวจจับการวางตำแหน่งซ้ำของแกน x หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.003


ตำแหน่ง z-axis ทำซ้ำ		ตรวจจับการวางตำแหน่งซ้ำ ๆ บนแกน z หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.003


ตำแหน่งทำซ้ำแกน y		ตรวจจับการวางตำแหน่งซ้ำ ๆ บนแกน y หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.004


C Axis ทำซ้ำตำแหน่ง		ตรวจจับการจัดตำแหน่งใหม่ของจุดคงที่แกน C, หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ ๆ	20 อาร์ควินาที


C แกนตำแหน่งโรตารี่		ตรวจจับความแม่นยำของตำแหน่งแบบสุ่มของแกน C หมายเหตุ: ก่อนคาดการณ์ก่อนประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจสอบการตั้งค่าซ้ำ ๆ	72 อาร์ควินาที


Power Head Clamping Beat		จังหวะกรวย	0.015

Power Head Clamping Beat		การตีหนีบ	0.01

หากลูกค้าต้องการทดสอบความแม่นยำของ ISO หรือ VD1 ของแกน x/z/y มันจะถูกกำหนดในเวลาที่เขียนสัญญา ลูกค้าจะต้องทดสอบรายการนี้ในเวลาเดียวกันกับการยอมรับครั้งแรกของโรงงาน Jingfusi
