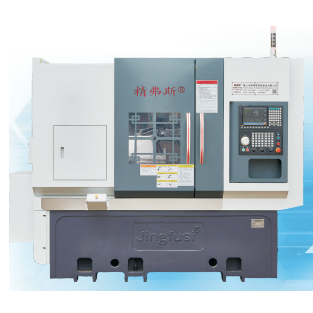

เครื่องกลึงอัตโนมัติของ CNC Turret

เรามีความยินดีที่จะแนะนำคุณให้รู้จักกับเครื่องกลึงอัตโนมัติของJingfusi®ระดับไฮเอนด์ป้อมปืนโดยอัตโนมัติโดยมีจุดประสงค์เพื่อเพิ่มความรู้เกี่ยวกับผลิตภัณฑ์ที่ยอดเยี่ยมนี้ให้ลึกซึ้งยิ่งขึ้น เรายินดีต้อนรับทั้งลูกค้าใหม่และลูกค้าที่มีค่าของเราเพื่อดำเนินการเป็นหุ้นส่วนกับเราอย่างต่อเนื่องในขณะที่เรามุ่งมั่นสู่อนาคตที่สดใสขึ้นด้วยกัน

แบบอย่าง:CK52T-600

ส่งคำถาม

รายละเอียดสินค้า

คุณได้รับเชิญให้เยี่ยมชมโรงงานของเราและสำรวจเครื่องกลึงอัตโนมัติที่มีราคาสูงที่สุดและมีคุณภาพสูงสุดและมีคุณภาพสูงสุดในปัจจุบันมีความต้องการสูง เราคาดหวังโอกาสที่จะร่วมมือกับคุณอย่างกระตือรือร้น

CNC Turret Type รายละเอียดผลิตภัณฑ์เครื่องกลึงอัตโนมัติ

รายการพารามิเตอร์เครื่องกลึงอัตโนมัติ CNC TURRET

โครงการ	เนื้อหา	หน่วย	CK52T-600	CK76T-600	CK46T-600
ขอบเขตการประมวลผล	เส้นผ่านศูนย์กลางการหมุนสูงสุดของแกนหมุน	มม.	Ø 800
	ประเภทบล็อก	มม.	Ø 180 ~ 400
	ความยาวการเลี้ยวสูงสุด	มม.	560
	เส้นผ่านศูนย์กลางแท่งสูงสุด	มม.	Ø 51 ~ 55	Ø 72	Ø 45
แกนหลัก	ประเภทหัวแกนหมุน		A2-6	a2 -8	A2-5
	เส้นผ่านศูนย์กลางของแกนหมุน	มม.	Ø 66	Ø 86	Ø 56
	ความเร็วแกนหมุนสูงสุด	r/นาที	4200	3200	6000
	Spindle Set Speed	r/นาที	1 ~ 3500	1 ~ 2500	1 ~ 4500
ให้อาหาร	การเดินทางสูงสุดของแกน x/z	มม.	230/600
	จังหวะที่มีประสิทธิภาพ z-axis	มม.	570
	การเคลื่อนที่อย่างรวดเร็วสูงสุดของแกน x/z	m/ของฉัน	24
	การตั้งค่าแกน x/z สำหรับการเคลื่อนไหวที่รวดเร็ว	m/ของฉัน	16/18
	ข้อมูลจำเพาะของสกรูลูกกลิ้งแกน x/z	มม.	40
	ข้อมูลจำเพาะของเกจแกน x/z	มม.	35/45
ป้อมปืนเซอร์โวสิบสองตำแหน่ง	ความสูงของศูนย์ป้อมปืนเซอร์โวสิบสองตำแหน่ง		100
	มีดหอคอยตรงข้ามขอบ (เส้นผ่านศูนย์กลางภายนอก)	มม.	385
	กึ่งกลางของป้อมปืน	มม.	100
	จำนวนใบมีดป้อมปืน	แก้ไข	12
	เส้นผ่านศูนย์กลางสัญญาณรบกวนของการประมวลผลเครื่องมือที่อยู่ติดกัน	มม.	Ø180
	ขนาดตัวยึดเครื่องมือคงที่	มม.	25x25
	เส้นผ่านศูนย์กลางด้ามจับมีด	มม.	Ø25
เครื่องจักรไฟฟ้า	พลังมอเตอร์หลัก/แรงบิด	kw / nm	11kW/จัดอันดับ 72Nm	15kW/คะแนน 98Nm	7.5 kW/คะแนน 47nm
	พลังงาน/แรงบิดมอเตอร์ x/z แกน	kw / nm	Yaskawa 1.8kW/11.5nm รุ่นใหม่ที่เป็นตัวเลือก 2.4 kW/จัดอันดับ 11.5nm
	พลังงาน/แรงบิดของเครื่องมือเปลี่ยนมอเตอร์	kw / nm	รุ่นใหม่ 1.0 kW/3.1nm
	ระบบระบายความร้อน	กิโลวัตต์	0.3
	ระบบระบายความร้อนแรงดันสูงพลังงานมอเตอร์	กิโลวัตต์	3
tailstock	Tailstock Stroke	มม.	420
	pin ejector tailstock stock	มม.	100
	แบบฟอร์มไดรฟ์ pin ejector tailstock		ไฮดรอลิกความแข็งแกร่งที่แข็งแกร่ง
	Tailstock Top เข็ม Taper Taper Taper	MK	Mohs 5 #ไม่แกว่งหรือแปรปรวนในระหว่างการตัดเฉือนที่แม่นยำ
	ระยะห่างสูงสุดระหว่างปลายและชัค	มม.	690
อื่น	ความเอียงของเตียง	°	30 °หรือ 15 °
	เครื่องมือเครื่องจักรความยาว x ความกว้าง x ความสูง	มม.	2500x1600x1700
	น้ำหนักรวมของเครื่องทั้งหมด	กิโลกรัม	น้ำหนักรวมของเครื่องทั้งหมดคือ 4500 กิโลกรัมโดยมีน้ำหนักรวม 3,500 กิโลกรัมลบ 10,000 หยวน
	พลังงานทั้งหมด	กิโลวัตต์	20
	การใช้พลังงานโดยเฉลี่ย	kw / h	3

CNC Turret ประเภทเครื่องมือกล่อมอัตโนมัติความแม่นยำ

ความแม่นยำของเครื่องมาตรฐาน Jingfus Factor：
รายการทดสอบที่สำคัญ	แผนผังแผนผัง	วิธีการตรวจจับ	มาตรฐานโรงงาน


จังหวะรัศมีแกนหมุน		ตรวจจับ Runout of Outer Cone	0.0025


ตำแหน่งการทำซ้ำแกน x		ตรวจจับการวางตำแหน่งซ้ำของแกน x หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.0025


ตำแหน่ง z-axis ทำซ้ำ		ตรวจจับการวางตำแหน่งซ้ำ ๆ บนแกน z หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.0025


หากลูกค้าต้องการทดสอบความแม่นยำของ ISO หรือ VD1 ของแกน x/z/y มันจะถูกกำหนดในเวลาที่เขียนสัญญา ลูกค้าจะต้องทดสอบรายการนี้ในเวลาเดียวกันกับการยอมรับครั้งแรกของโรงงาน Jingfusi
