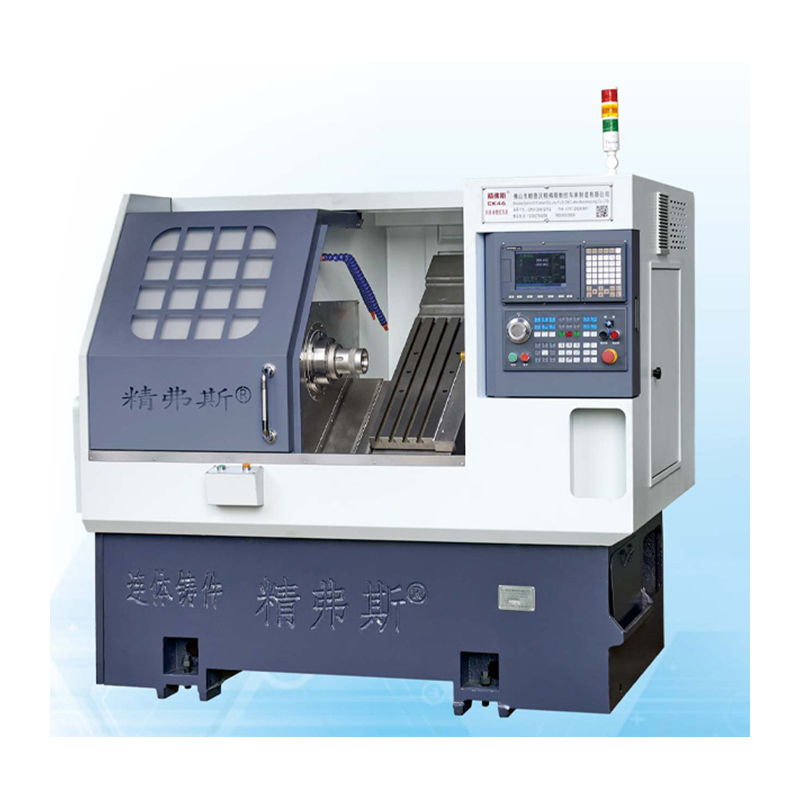

เครื่องหมุนและเครื่องกัดซีเอ็นซี

Jingfusi® CNC Turning และ Milling Machine เป็นวิธีที่ดีที่สุดสำหรับการทำงานโลหะที่มีความแม่นยำ ไม่ว่าคุณกำลังมองหาการผลิตส่วนประกอบที่ซับซ้อนหรือชิ้นส่วนที่เรียบง่ายเครื่องของเราได้รับการออกแบบมาเพื่อตอบสนองความต้องการด้านการผลิตของคุณ ด้วยคุณสมบัติขั้นสูงและส่วนประกอบที่มีคุณภาพสูงเครื่องจักรกลหมุนและการกัด CNC ของเราจึงเป็นตัวเลือกที่สมบูรณ์แบบสำหรับธุรกิจที่ต้องการปรับปรุงกระบวนการผลิตของพวกเขา

แบบอย่าง:CK76DTY

ส่งคำถาม

รายละเอียดสินค้า

การตัดเฉือนที่แม่นยำเพื่อเพิ่มผลผลิต

เครื่องจักรหมุนและการกัด CNC ของเราได้รับการออกแบบมาเพื่อความแม่นยำและความแม่นยำ มันใช้เทคโนโลยีขั้นสูงเพื่อให้แน่ใจว่าทุกส่วนที่ผลิตมีคุณภาพสูงสุด ด้วยความสามารถในการตัดเฉือนที่แม่นยำเครื่องของเราทำงานได้อย่างรวดเร็วช่วยให้คุณประหยัดเวลาและเพิ่มประสิทธิภาพการทำงานของคุณ นอกจากนี้ด้วยอินเทอร์เฟซที่ใช้งานง่ายคุณสามารถตั้งค่าและทำงานของคุณได้อย่างง่ายดาย

ความหลากหลายสำหรับแอปพลิเคชันต่างๆ

เครื่องหมุนและการกัด CNC ของเรามีความหลากหลายและสามารถจัดการแอปพลิเคชันที่หลากหลาย มันถูกออกแบบมาโดยเฉพาะเพื่อจัดการส่วนประกอบของความซับซ้อนที่แตกต่างกันทำให้เป็นเครื่องจักรที่เหมาะสำหรับผู้ผลิตที่ผลิตชิ้นส่วนที่หลากหลาย ไม่ว่าคุณจะผลิตส่วนประกอบการบินและอวกาศที่ซับซ้อนหรือชิ้นส่วนเครื่องจักรกลง่ายเครื่องจักรของเราสามารถตอบสนองความต้องการของคุณได้

โซลูชันที่ประหยัดต้นทุนสำหรับผู้ผลิตขนาดเล็กและขนาดใหญ่

เครื่องหมุนและการกัด CNC ของเราเป็นโซลูชันที่คุ้มค่าสำหรับ บริษัท ขนาดเล็กและขนาดใหญ่ คุณสมบัติขั้นสูงทำให้เป็นการลงทุนที่สมบูรณ์แบบสำหรับธุรกิจที่ต้องการลดต้นทุนการดำเนินงานในขณะที่เพิ่มประสิทธิภาพการผลิต ด้วยค่าใช้จ่ายในการบำรุงรักษาต่ำเครื่องของเราสามารถช่วยคุณประหยัดเงินในการซ่อมแซมในขณะที่ประสิทธิภาพที่มีประสิทธิภาพช่วยให้มั่นใจได้ว่าคุณสามารถผลิตชิ้นส่วนได้มากขึ้นในเวลาที่น้อยลง

คุณสมบัติขั้นสูงสำหรับประสิทธิภาพที่เพิ่มขึ้น

เครื่องกลั่นและการกัด CNC ของเราเต็มไปด้วยคุณสมบัติขั้นสูงที่ทำให้เป็นเครื่องมืองานโลหะที่ดีที่สุด มันมีส่วนประกอบที่มีคุณภาพสูงรวมถึงมอเตอร์แกนหมุนที่ทรงพลังและคู่มือเชิงเส้นที่แม่นยำสูงเพื่อให้มั่นใจว่าทุกงานจะเสร็จสมบูรณ์ด้วยความแม่นยำและประสิทธิภาพ นอกจากนี้ระบบเครื่องมือที่ยืดหยุ่นยังช่วยให้การเปลี่ยนแปลงเครื่องมืออย่างรวดเร็วทำให้กระบวนการผลิตและลดการหยุดทำงานลดลง

โดยสรุปแล้วเครื่องหมุนและการกัดซีเอ็นซีของเราเป็นทางออกที่ดีที่สุดสำหรับงานโลหะที่มีความแม่นยำ คุณสมบัติขั้นสูงส่วนประกอบคุณภาพสูงและความสะดวกในการใช้งานทำให้เป็นตัวเลือกที่สมบูรณ์แบบสำหรับธุรกิจที่ต้องการปรับปรุงกระบวนการผลิตของพวกเขา ด้วยความเก่งกาจประสิทธิภาพต้นทุนและประสิทธิภาพที่เพิ่มขึ้นเครื่องของเราคือการลงทุนที่สมบูรณ์แบบสำหรับผู้ผลิตขนาดเล็กหรือขนาดใหญ่ที่ต้องการเพิ่มผลผลิตลดต้นทุนและผลิตส่วนประกอบคุณภาพสูง

รายการพารามิเตอร์

รายการ	แบบจำลองของเครื่องกลึง	หน่วย	ck46dty	ck52dty
ขอบเขตการประมวลผล	เส้นผ่านศูนย์กลางการหมุนสูงสุดของแกนหมุน	มม.	Ø 600
	ความยาววงกลมด้านนอกเปลี่ยนสูงสุด	มม.	300
	เส้นผ่านศูนย์กลางแท่งสูงสุด	มม.	Ø 45	Ø 55
แกนหลัก	ความเร็วแกนหมุนสูงสุด	r/นาที	6000 (การตั้งค่า 4500)	4200 (ตั้งค่า 3500)

	ประเภทหัวแกนหมุน		A2-5	A2-6
	เส้นผ่านศูนย์กลางของแกนหมุน	มม.	Ø 56	Ø 66
ให้อาหาร	แกน x/z/y จังหวะสูงสุด	มม.	800/400/± 60


	หัวพลังงาน 90 °ผ่านศูนย์กลางของแกนหมุน	มม.	60
	การเคลื่อนที่อย่างรวดเร็วสูงสุดของแกน x/z/y	m/ของฉัน	24 (การตั้งค่า 18) / 24 (การตั้งค่า 18) / 15 (การตั้งค่า 12)
	แกนแกนแกน x/z/y	มม.	32/32/32
	แทร็กแกนแกน x/z/y	มม.	35/35/35
ป้อมปืน	รุ่น Power Turret (Power Turret)	BMT	BMT45， เป็นตัวเลือก BMT55

	คอลเล็ตหัว	เป็น	ER25
	ขนาดตัวยึดเครื่องมือคงที่	มม.	25x25
	เส้นผ่านศูนย์กลางของผู้ถือ	มม.	Ø25
tailstock	พลังมอเตอร์หลัก/แรงบิด	kw / nm	7.5 kW/คะแนน 47nm	11kW/จัดอันดับ 72Nm


	X/Z/Y Axis Motor Power/Torque	kw / nm	Yaskawa 1.8kW/11.5N ตัวเลือกใหม่รุ่นใหม่ 2.4 kW/จัดอันดับ 11.5nm
	ความเร็วสูงสุดของมอเตอร์พลังงานป้อมปืน	r/นาที	80000 ° (หัวพลังงาน≤7000เปลี่ยน， 90 °หัวกำลัง≤6000เปลี่ยน)
	พลังมอเตอร์พลัง/แรงบิด	kw / nm	8.5 kW/คะแนน 16.5nm
	พลังงาน/แรงบิดของเครื่องมือเปลี่ยนมอเตอร์	kw / nm	รุ่นใหม่ 1.0 kw /3.1nm
อื่น	อุปกรณ์เบรกวางตำแหน่งแกนหมุน		แรงดันไฮดรอลิก


	ความเอียงของเตียง	°	35 °
	เครื่องมือเครื่องจักรความยาว x ความกว้าง x ความสูง	มม.	2200x1500x1900
	น้ำหนักรวมของเครื่องทั้งหมด	กิโลกรัม	3900kg
	พลังงานทั้งหมด	กิโลวัตต์	15
	การใช้พลังงานโดยเฉลี่ย	kw / h	3

ความแม่นยำของเครื่องมือเครื่องจักร

ความแม่นยำของเครื่องมาตรฐาน Jingfus Factor：
รายการทดสอบที่สำคัญ	แผนผังแผนผัง	มาตรฐานโรงงาน


จังหวะรัศมีแกนหมุน		ตรวจจับ Runout of Outer Cone	0.0035


ตำแหน่งการทำซ้ำแกน x		ตรวจจับการวางตำแหน่งซ้ำของแกน x หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.003


ตำแหน่ง z-axis ทำซ้ำ		ตรวจจับการวางตำแหน่งซ้ำ ๆ บนแกน z หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.003


ตำแหน่งทำซ้ำแกน y		ตรวจจับการวางตำแหน่งซ้ำ ๆ บนแกน y หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.004


C Axis ทำซ้ำตำแหน่ง		ตรวจจับการจัดตำแหน่งใหม่ของจุดคงที่แกน C, หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ ๆ	20 อาร์ควินาที


C แกนตำแหน่งโรตารี่		ตรวจจับความแม่นยำของตำแหน่งแบบสุ่มของแกน C หมายเหตุ: ก่อนคาดการณ์ก่อนประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจสอบการตั้งค่าซ้ำ ๆ	72 อาร์ควินาที


Power Head Clamping Beat		จังหวะกรวย	0.015

Power Head Clamping Beat		การตีหนีบ	0.01

หากลูกค้าต้องการทดสอบความแม่นยำของ ISO หรือ VD1 ของแกน x/z/y มันจะถูกกำหนดในเวลาที่เขียนสัญญา ลูกค้าจะต้องทดสอบรายการนี้ในเวลาเดียวกันกับการยอมรับครั้งแรกของโรงงาน Jingfusi
