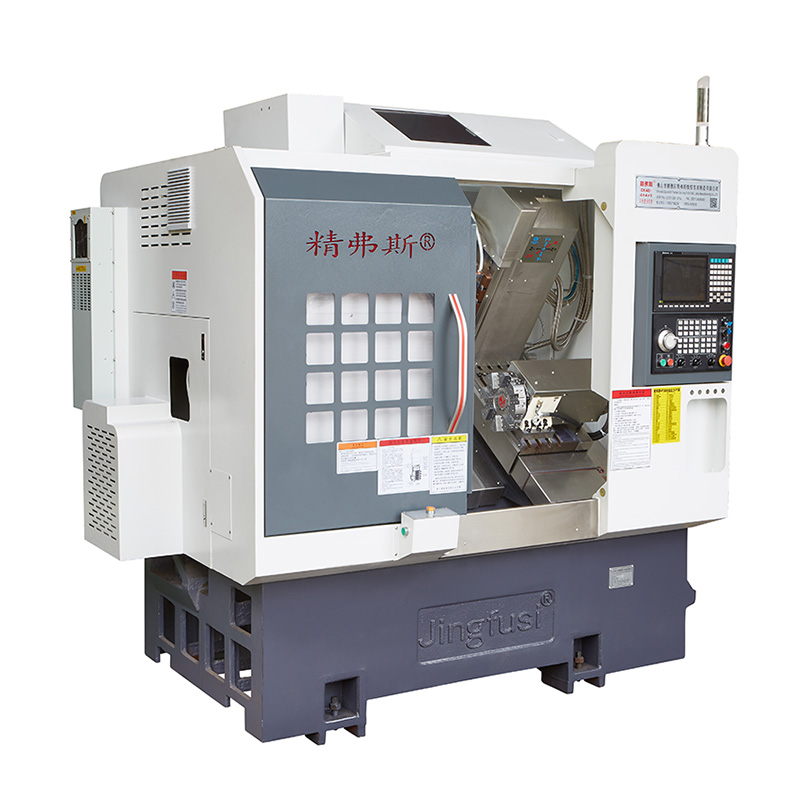

CNC Multi-Tasking Turning Center Machine

แนะนำเครื่องจักรกลเทลคีนต์มัลติทาสก์ CNC ซึ่งเป็นโซลูชันที่ดีที่สุดสำหรับการตัดเฉือนความแม่นยำคุณภาพสูง เครื่องจักรที่ทรงพลังนี้ได้รับการออกแบบมาเพื่อตอบสนองความต้องการของแอพพลิเคชั่นการหมุนที่ซับซ้อนที่สุดทำให้เป็นตัวเลือกที่เหมาะสำหรับธุรกิจที่ต้องการความแม่นยำและประสิทธิภาพในระดับสูงสุด

แบบอย่าง:CK52-5+5+Y

ส่งคำถาม

รายละเอียดสินค้า

สร้างขึ้นมาเพื่อใช้งานเครื่องจักรกลเทลมิคกิ้งมัลติทาสกิ้งซีเอ็นซีเป็นเครื่องที่ทนทานและเชื่อถือได้ซึ่งสามารถจัดการงานได้หลากหลายตั้งแต่การหมุนและการขุดเจาะที่เรียบง่ายไปจนถึงงานที่ซับซ้อนมากขึ้นเช่นการกัดการตัดด้ายและอื่น ๆ

หนึ่งในคุณสมบัติที่สำคัญของเครื่องจักรกลเทลมิกมัลติทาสก์ CNC คือระบบควบคุมขั้นสูงซึ่งช่วยให้ผู้ให้บริการสามารถตั้งโปรแกรมและควบคุมทุกแง่มุมของกระบวนการตัดเฉือนได้อย่างง่ายดายเพื่อให้มั่นใจถึงความแม่นยำและความแม่นยำสูงสุด ด้วยอินเทอร์เฟซที่ใช้งานง่ายเครื่องนี้ใช้งานง่ายและสามารถปรับได้อย่างรวดเร็วเพื่อให้เหมาะกับความต้องการของงานใด ๆ

นอกเหนือจากระบบควบคุมขั้นสูงแล้วเครื่องจักรกลเทลเทิลมัลติกิ้ง CNC ยังมีส่วนประกอบคุณภาพสูงที่หลากหลายรวมถึงระบบแกนหมุนขั้นสูงคู่มือเชิงเส้นที่มีความแม่นยำสูงและฐานเหล็กที่ทนทาน ส่วนประกอบเหล่านี้ทำงานได้อย่างสมบูรณ์แบบเพื่อให้แน่ใจว่าทุกงานจะเสร็จสมบูรณ์ตามมาตรฐานสูงสุด

ไม่ว่าคุณจะเป็นธุรกิจขนาดเล็กหรือ บริษัท ที่มีขนาดใหญ่ขึ้นเครื่องจักรกลเทิร์นมัลติทาสก์ CNC เป็นตัวเลือกที่สมบูรณ์แบบสำหรับทุกความต้องการเครื่องจักรของคุณ ด้วยคุณสมบัติขั้นสูงการก่อสร้างที่ทนทานและความแม่นยำที่ยอดเยี่ยมเครื่องนี้จะเกินความคาดหมายของคุณและให้ประสิทธิภาพที่เชื่อถือได้และมีคุณภาพสูงเป็นเวลาหลายปี

โดยสรุปแล้วเครื่องจักรกลเทลมิกมัลติทาสก์ CNC เป็นโซลูชันยอดนิยมสำหรับธุรกิจที่ต้องการสิ่งที่ดีที่สุดในการตัดเฉือนที่แม่นยำ ด้วยคุณสมบัติขั้นสูงอินเทอร์เฟซที่ใช้งานง่ายและการก่อสร้างที่เชื่อถือได้ทำให้คุณมีประสิทธิภาพที่เชื่อถือได้และมีประสิทธิภาพเป็นเวลาหลายปี แล้วทำไมต้องรอ? ติดต่อเราวันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับเครื่องจักรที่น่าทึ่งนี้และวิธีการเปลี่ยนธุรกิจของคุณ

ไดอะแกรมการเดินทางของเครื่องจักร

รายละเอียดผลิตภัณฑ์

รายการพารามิเตอร์

รายการ	เนื้อหา	หน่วย	CK46-5+5+y	ck52-5+5+y
ขอบเขตการประมวลผล	แกว่งไปมาบนเตียง	มม.	Ø 500
	ความยาววงกลมด้านนอกเปลี่ยนสูงสุด	มม.	320
	เส้นผ่านศูนย์กลางแท่งสูงสุด	มม.	Ø 45	Ø 51 ~ 55
แกนหลัก	ความเร็วแกนหมุนสูงสุด	r/นาที	6000 (ตั้งค่าเป็น 4000)	4500 (ตั้งค่าเป็น 3,500)
	ประเภทหัวแกนหมุน		A2-5	A2-6
	เส้นผ่านศูนย์กลางของแกนหมุน	มม.	Ø 56	Ø 66
ให้อาหาร	แกน x/z/y จังหวะสูงสุด	มม.	800/470/310
	การเคลื่อนที่อย่างรวดเร็วสูงสุดของแกน x/z/y	m/ของฉัน	24 (การตั้งค่า 18)/24 (การตั้งค่า 18)/15 (การตั้งค่า 8)
	แกนแกนแกน x/z/y	มม.	32/32/25
	รางแกน x/z/y	มม.	35/35/25
หอคอยมีด	ป้อมปืนแปดสถานี	พีซี	8 สถานีสามารถติดตั้งตัวยึดเครื่องมือสองหลุมได้เป็นทางเลือกด้วย 12 สถานี
หัวพลัง	รูปแบบการถือเครื่องมือหัวพาไฟฟ้า		ER25
	ความเร็วสูงสุดของหัวพลังงาน	r/นาที	6000 (ตั้งค่าเป็น 4000) สามารถใช้ในการประมวลผลผลิตภัณฑ์จาก 4000
	การขุดเจาะการติดตั้งสูงสุดและเส้นผ่านศูนย์กลางหัวสี	มม.	Ø 16
	ระยะห่างระหว่างเพลาหัวหัวและเพลา	มม.	65
เครื่องจักรไฟฟ้า	พลังมอเตอร์หลัก/แรงบิด	kw / nm	7.5 kW/47.75nm ตัวเลือก 11kW/70.03nm สำหรับชิ้นส่วนเหล็กที่มีความสามารถในการประมวลผล 80 ขึ้นไป
	X/Z/Y Axis Motor Power/Torque	kw / nm	Yaskawa 1.8kW/11.5nm รุ่นใหม่ที่เป็นตัวเลือก 2.4 kW/จัดอันดับ 11.5nm
	X/Z Power Head Motor Power/Torque	kw / nm	2.4 kW/11.5nm
	ความเร็วสูงสุดของมอเตอร์หัวไฟ	r/นาที	5000
อื่น	อุปกรณ์เบรกวางตำแหน่งแกนหมุน		แรงดันไฮดรอลิก
	ความเอียงของเตียง	°	35 °
	ความยาวแผ่นแผ่นมีด x ความกว้าง	มม.	700x290
	เครื่องมือเครื่องจักรความยาว x ความกว้าง x ความสูง	มม.	2200x1580x2000
	น้ำหนักรวมของเครื่องทั้งหมด	กิโลกรัม	3430
	พลังงานทั้งหมด	กิโลวัตต์	13
	การใช้พลังงานโดยเฉลี่ย	kw / h	2

ความแม่นยำของเครื่องมือเครื่องจักร

ความแม่นยำของเครื่องมาตรฐาน Jingfus Factor：
รายการทดสอบที่สำคัญ	แผนผังแผนผัง	มาตรฐานโรงงาน


จังหวะรัศมีแกนหมุน		ตรวจจับ Runout of Outer Cone	0.0035


ตำแหน่งการทำซ้ำแกน x		ตรวจจับการวางตำแหน่งซ้ำของแกน x หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.003


ตำแหน่ง z-axis ทำซ้ำ		ตรวจจับการวางตำแหน่งซ้ำ ๆ บนแกน z หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.003


ตำแหน่งทำซ้ำแกน y		ตรวจจับการวางตำแหน่งซ้ำ ๆ บนแกน y หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.004


C Axis ทำซ้ำตำแหน่ง		ตรวจจับการจัดตำแหน่งใหม่ของจุดคงที่แกน C, หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ ๆ	20 อาร์ควินาที


C แกนตำแหน่งโรตารี่		ตรวจจับความแม่นยำของตำแหน่งแบบสุ่มของแกน C หมายเหตุ: ก่อนคาดการณ์ก่อนประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจสอบการตั้งค่าซ้ำ ๆ	72 อาร์ควินาที


Power Head Clamping Beat		จังหวะกรวย	0.015

Power Head Clamping Beat		การตีหนีบ	0.01

หากลูกค้าต้องการทดสอบความแม่นยำของ ISO หรือ VD1 ของแกน x/z/y มันจะถูกกำหนดในเวลาที่เขียนสัญญา ลูกค้าจะต้องทดสอบรายการนี้ในเวลาเดียวกันกับการยอมรับครั้งแรกของโรงงาน Jingfusi
