CNC Milling และ Turning Composite Machine

เครื่องกัด CNC และเครื่องจักรคอมโพสิตที่ผลิตในซัพพลายเออร์จีนมักเรียกกันว่าเครื่องจักรกลไน CNC เป็นชิ้นส่วนของอุปกรณ์การผลิตที่หลากหลายซึ่งรวมความสามารถของกระบวนการกัดและการหมุน เครื่องนี้ออกแบบมาสำหรับการตัดเฉือนที่แม่นยำและมีแอพพลิเคชั่นที่หลากหลายในอุตสาหกรรมต่างๆ

แบบอย่าง:CK46DTY

ส่งคำถาม

รายละเอียดสินค้า

ความสามารถในการกัด: เครื่องกัด CNC และเครื่องจักรคอมโพสิตติดตั้งเครื่องมือการกัดที่สามารถดำเนินการเช่นการขุดเจาะ, น่าเบื่อ, contouring และ slotting เครื่องมือเหล่านี้ใช้ในการลบวัสดุออกจากชิ้นงานเพื่อสร้างรูปร่างและคุณสมบัติที่ซับซ้อน

ความสามารถในการเปลี่ยน: เครื่องกลึงซีเอ็นซีที่มีป้อมปืนและสต็อกหางไฮดรอลิกมีแกนกลึงที่มีความสามารถในการหมุนชิ้นงาน แกนหมุนนี้ใช้สำหรับการหมุนซึ่งเกี่ยวข้องกับการกำจัดวัสดุโดยการตัดเป็นชิ้นงานหมุน การหมุนสามารถใช้เพื่อสร้างรูปทรงกระบอกและรูปทรงกรวยรวมถึงเธรด

การควบคุมหลายแกน: เครื่องจักรกลไนเลี้ยว CNC มักจะมีการเคลื่อนไหวหลายแกนเพื่อให้การตัดเฉือนที่แม่นยำและซับซ้อน แกนเหล่านี้อาจรวมถึงแกน x, y, z และการหมุนซึ่งช่วยให้การตัดเฉือนของชิ้นส่วนจากหลายมุมและทิศทาง

เครื่องเปลี่ยนเครื่องมืออัตโนมัติ: เครื่องหมุน CNC ของป้อมปืนและเครื่องกัดรวมกันอาจรวมถึงเครื่องเปลี่ยนเครื่องมืออัตโนมัติที่สามารถสลับเครื่องมือตัดที่แตกต่างกันได้อย่างรวดเร็วและมีประสิทธิภาพช่วยให้การตัดเฉือนและความเก่งกาจเพิ่มขึ้นอย่างต่อเนื่อง

การจับชิ้นงานชิ้นงาน: เครื่องมีกลไกสำหรับการยึดแน่นและถือชิ้นงานเข้าที่ระหว่างการตัดเฉือนเพื่อให้มั่นใจถึงความแม่นยำและการทำซ้ำ

การรวม CAD/CAM: เครื่องจักร CNC Mill-Turn มักจะถูกควบคุมโดยซอฟต์แวร์คอมพิวเตอร์ที่สามารถตีความไฟล์ CAD (การออกแบบโดยใช้คอมพิวเตอร์ช่วย) และไฟล์ CAM (การผลิตโดยใช้คอมพิวเตอร์ช่วย) สิ่งนี้ช่วยให้การเขียนโปรแกรมการทำงานของการตัดเฉือนที่แม่นยำและการผลิตชิ้นส่วนที่ซับซ้อน

ความแม่นยำสูง: เครื่องเหล่านี้เป็นที่รู้จักกันดีในเรื่องความแม่นยำสูงและมีความคลาดเคลื่อนอย่างแน่นหนาทำให้เหมาะสำหรับการใช้งานที่ต้องใช้การตัดเฉือนที่ซับซ้อนและแม่นยำ

ความสามารถรอบตัว: เครื่องจักร CNC Mill-Turn มีความหลากหลายและสามารถใช้ในอุตสาหกรรมที่หลากหลายรวมถึงการบินและอวกาศยานยนต์การแพทย์และการผลิตทั่วไป

ประสิทธิภาพ: การรวมกันของการกัดและการเปิดใช้งานในเครื่องเดียวช่วยเพิ่มประสิทธิภาพการผลิตเนื่องจากช่วยลดความจำเป็นในการตั้งค่าหลายครั้งและการถ่ายโอนระหว่างเครื่องที่แตกต่างกัน

การผลิตชิ้นส่วนที่ซับซ้อน: เครื่องจักร CNC Mill-Turn เหมาะสำหรับการผลิตชิ้นส่วนที่ซับซ้อนด้วยทั้งคุณสมบัติที่ผ่านการบดและเปิดเนื่องจากพวกเขาสามารถดำเนินการทั้งหมดที่จำเป็นในการตั้งค่าเดียว

เครื่องจักรแบบรวมและการกัดแบบอัตโนมัติเหล่านี้มักใช้ในการผลิตส่วนประกอบและชิ้นส่วนที่ต้องใช้เครื่องจักรที่ซับซ้อนและแม่นยำเช่นส่วนประกอบเครื่องยนต์ชิ้นส่วนการบินและอวกาศอุปกรณ์การแพทย์และอื่น ๆ พวกเขาเป็นสินทรัพย์ที่มีค่าในกระบวนการผลิตที่ทันสมัยเนื่องจากพวกเขาปรับปรุงการผลิตและเพิ่มประสิทธิภาพ

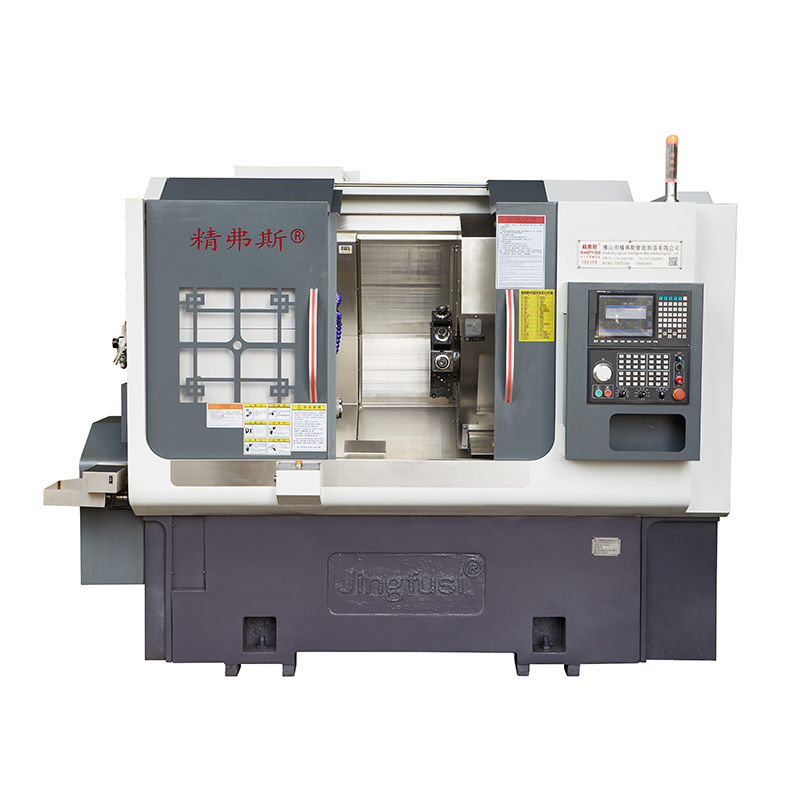

CNC Milling และ Turning Composite Machine Diagram

CNC Milling and Turning Composite Machine

รายละเอียดผลิตภัณฑ์

รายการพารามิเตอร์เครื่องกัด CNC และการเลี้ยว

รายการ	แบบจำลองของเครื่องกลึง	หน่วย	ck52dty	ck76dty	ck46dty
ขอบเขตการประมวลผล	เส้นผ่านศูนย์กลางการหมุนสูงสุดของแกนหมุน	มม.	Ø 700
	ความยาววงกลมด้านนอกเปลี่ยนสูงสุด	มม.	520
	เส้นผ่านศูนย์กลางแท่งสูงสุด	มม.	Ø 55	Ø 72	Ø 45
แกนหลัก	ความเร็วแกนหมุนสูงสุด	r/นาที	4200 (ตั้งค่า 3500)	3200 (การตั้งค่า 2000)	6000 (ตั้ง 4500)
	ประเภทหัวแกนหมุน		A2 - 6	a2 -8	A2 - 5
	เส้นผ่านศูนย์กลางของแกนหมุน	มม.	Ø 66	Ø 86	Ø 56
ให้อาหาร	แกน x/z/y จังหวะสูงสุด	มม.	260/500/± 60
	หัวพลังงาน 90 °ผ่านศูนย์กลางของแกนหมุน	มม.	30
	การเคลื่อนที่อย่างรวดเร็วสูงสุดของแกน x/z/y	m/ของฉัน	24 (การตั้งค่า 16)/ 24 (การตั้งค่า 16)/ 14 (การตั้งค่า 8)
	แกนแกนแกน x/z/y	มม.	40
	แทร็กแกนแกน x/z/y	มม.	35/45/35
ป้อมปืน	รุ่น Power Turret (Power Turret)	BMT	BMT55
	คอลเล็ตหัว	เป็น	ER32
	ขนาดตัวยึดเครื่องมือคงที่	มม.	25x25
	เส้นผ่านศูนย์กลางของผู้ถือ	มม.	Ø32
เครื่องจักรไฟฟ้า	พลังมอเตอร์หลัก/แรงบิด	kw / nm	11kW/จัดอันดับ 72Nm	15kW/คะแนน 98Nm	7.5 kW/คะแนน 47nm
	X/Z/Y Axis Motor Power/Torque	kw / nm	Yaskawa 2.9 kw /18.6nm，optional รุ่นใหม่ 3.1 kw /15nm
	พลังงาน/แรงบิดของมอเตอร์หัวพลังงานป้อมปืน	kw / nm	รุ่นใหม่ 3.1 kW/15nm
	ความเร็วสูงสุดของมอเตอร์พลังงานป้อมปืน	r/นาที	6000 (การตั้งค่า 4000), Speed≤4000ทั่วไป
	พลังมอเตอร์พลัง/แรงบิด	kw / nm	3.1 kW/15nm
	พลังงาน/แรงบิดของเครื่องมือเปลี่ยนมอเตอร์	kw / nm	รุ่นใหม่ 1.0 kw /3.1nm
tailstock	Tailstock Stroke	มม.	520
	จังหวะไฮดรอลิกสูงสุดของ tailstock	มม.	100
	Tailstock Top เข็ม Taper Taper Taper	MK	Mohs 5#
	ระยะห่างสูงสุดระหว่างปลายและชัค	มม.	690
อื่น	อุปกรณ์เบรกวางตำแหน่งแกนหมุน		ไฮดรอลิกโปรแกรมเสริมสามารถตั้งโปรแกรมได้
	ความเอียงของเตียง	°	30 °หรือ 15 °
	เครื่องมือเครื่องจักรความยาว x ความกว้าง x ความสูง	มม.	2500x1680x1900
	น้ำหนักรวมของเครื่องทั้งหมด	กิโลกรัม	5,000 กิโลกรัม
	พลังงานทั้งหมด	กิโลวัตต์	20
	การใช้พลังงานโดยเฉลี่ย	kw / h	3

ป้อมปืนหมุนและความแม่นยำของเครื่องมือเครื่องจักรรวมกัน

ความแม่นยำของเครื่องมาตรฐาน Jingfus Factor：
รายการทดสอบที่สำคัญ	แผนผังแผนผัง	วิธีการตรวจจับ	มาตรฐานโรงงาน


จังหวะรัศมีแกนหมุน		ตรวจจับ Runout of Outer Cone	0.0035


ตำแหน่งการทำซ้ำแกน x		ตรวจจับการวางตำแหน่งซ้ำของแกน x หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.003


ตำแหน่ง z-axis ทำซ้ำ		ตรวจจับการวางตำแหน่งซ้ำ ๆ บนแกน z หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.003


ตำแหน่งทำซ้ำแกน y		ตรวจจับการวางตำแหน่งซ้ำ ๆ บนแกน y หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.004


C Axis ทำซ้ำตำแหน่ง		ตรวจจับการจัดตำแหน่งใหม่ของจุดคงที่แกน C, หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ ๆ	20 อาร์ควินาที


C แกนตำแหน่งโรตารี่		ตรวจจับความแม่นยำของตำแหน่งแบบสุ่มของแกน C หมายเหตุ: ก่อนคาดการณ์ก่อนประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจสอบการตั้งค่าซ้ำ ๆ	72 อาร์ควินาที


Power Head Clamping Beat		จังหวะกรวย	0.015

Power Head Clamping Beat		การตีหนีบ	0.01

หากลูกค้าต้องการทดสอบความแม่นยำของ ISO หรือ VD1 ของแกน x/z/y มันจะถูกกำหนดในเวลาที่เขียนสัญญา ลูกค้าจะต้องทดสอบรายการนี้ในเวลาเดียวกันกับการยอมรับครั้งแรกของโรงงาน Jingfusi
