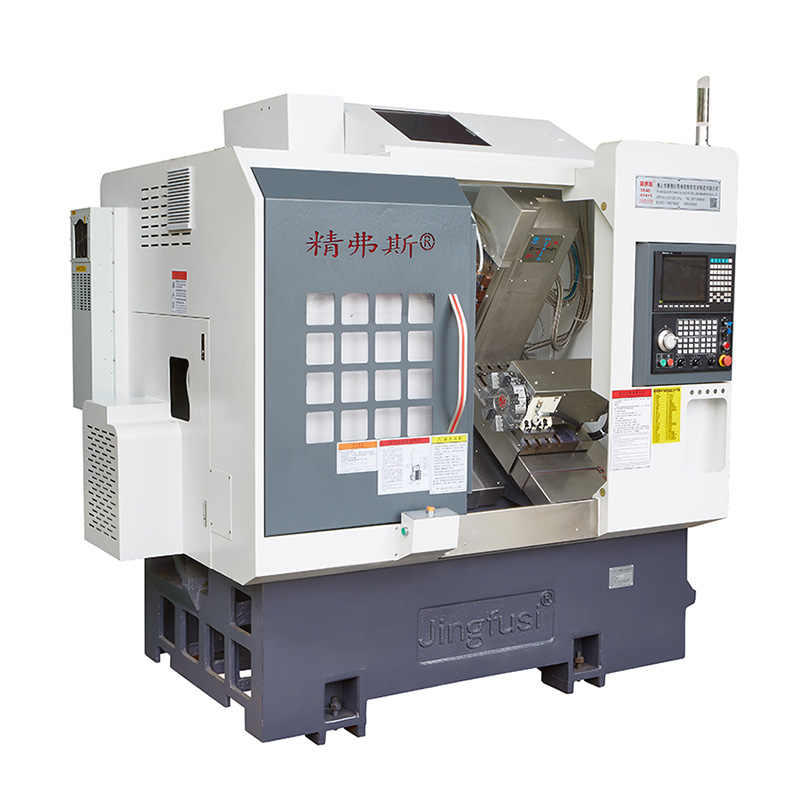

เครื่องกลึงอัตโนมัติ CNC

คุณกำลังมองหาเครื่องที่เชื่อถือได้และมีประสิทธิภาพซึ่งจะช่วยเพิ่มประสิทธิภาพการทำงานของ บริษัท ของคุณหรือไม่? มองไม่ไกลไปกว่าเครื่องกลึงอัตโนมัติ CNC ด้วยเทคโนโลยีขั้นสูงและความแม่นยำเครื่องนี้เป็นทางออกที่สมบูรณ์แบบสำหรับทุกความต้องการในการผลิตของคุณ

แบบอย่าง:CK52-5+5+Y

ส่งคำถาม

รายละเอียดสินค้า

แนะนำเครื่องกลึงอัตโนมัติ CNC-เครื่องมือความแม่นยำที่คุณต้องการสำหรับการผลิตคุณภาพสูง

นี่คือคุณสมบัติที่สำคัญบางอย่างของเครื่องที่น่าทึ่งนี้:

เทคโนโลยีความแม่นยำ: เครื่องกลึงอัตโนมัติ CNC ติดตั้งเทคโนโลยีความแม่นยำล่าสุดเพื่อให้แน่ใจว่างานทั้งหมดของคุณมีคุณภาพและความแม่นยำสูงสุด ด้วยการใช้ซอฟต์แวร์ที่ทันสมัยเครื่องสามารถผลิตชิ้นส่วนที่มีความแม่นยำและความแม่นยำสูงมากซึ่งให้ผลลัพธ์ที่ดีที่สุดเท่าที่จะเป็นไปได้

ความเก่งกาจ: ไม่ว่าคุณจะทำงานกับวัตถุดิบหรือผลิตภัณฑ์สำเร็จรูปเครื่องนี้สามารถจัดการได้ทั้งหมด ด้วยฟังก์ชันการใช้งานอเนกประสงค์และหลายแกนคุณสามารถสร้างเกือบทุกส่วนที่คุณต้องการตั้งแต่รูปทรงเรขาคณิตที่ซับซ้อนไปจนถึงที่ซับซ้อน

ใช้งานง่าย: เครื่องกลึงอัตโนมัติของ CNC นั้นใช้งานง่ายและใช้งานง่าย ด้วยการควบคุมที่ใช้งานง่ายและระบบการเขียนโปรแกรมอย่างง่ายทีมของคุณสามารถเพิ่มความเร็วได้ในเวลาไม่นาน

ความทนทาน: ทำด้วยวัสดุที่มีคุณภาพสูงสุดเท่านั้นเครื่องนี้ถูกสร้างขึ้นเพื่อใช้งานได้นาน มันสามารถทนต่อสภาพแวดล้อมการผลิตที่ต้องการมากที่สุดและทำให้มั่นใจได้ว่าคุณจะได้รับประโยชน์สูงสุดจากการลงทุนของคุณ

การบำรุงรักษาต่ำ: เครื่องกลึงอัตโนมัติ CNC ต้องการการบำรุงรักษาน้อยที่สุดช่วยให้คุณประหยัดเวลาและเงิน ด้วยการออกแบบที่เรียบง่ายและการก่อสร้างที่แข็งแกร่งคุณสามารถมุ่งเน้นไปที่สิ่งที่สำคัญจริงๆ - การผลิตของคุณ

โดยสรุปเครื่องกลึงอัตโนมัติ CNC เป็นส่วนเสริมที่สมบูรณ์แบบสำหรับสายการผลิตใด ๆ ด้วยเทคโนโลยีที่มีความแม่นยำความเก่งกาจการใช้งานง่ายความทนทานและการบำรุงรักษาต่ำเครื่องนี้มั่นใจว่าจะเพิ่มประสิทธิภาพการทำงานของ บริษัท ของคุณ อย่าลังเลลงทุนในเครื่องกลึงอัตโนมัติ CNC วันนี้และเริ่มเก็บเกี่ยวรางวัลในวันพรุ่งนี้!

ไดอะแกรมการเดินทางของเครื่องจักร

รายละเอียดผลิตภัณฑ์

รายการพารามิเตอร์

รายการ	เนื้อหา	หน่วย	CK46-5+5+y	ck52-5+5+y
ขอบเขตการประมวลผล	แกว่งไปมาบนเตียง	มม.	Ø 500
	ความยาววงกลมด้านนอกเปลี่ยนสูงสุด	มม.	320
	เส้นผ่านศูนย์กลางแท่งสูงสุด	มม.	Ø 45	Ø 51 ~ 55
แกนหลัก	ความเร็วแกนหมุนสูงสุด	r/นาที	6000 (ตั้งค่าเป็น 4000)	4500 (ตั้งค่าเป็น 3,500)
	ประเภทหัวแกนหมุน		A2-5	A2-6
	เส้นผ่านศูนย์กลางของแกนหมุน	มม.	Ø 56	Ø 66
ให้อาหาร	แกน x/z/y จังหวะสูงสุด	มม.	800/470/310
	การเคลื่อนที่อย่างรวดเร็วสูงสุดของแกน x/z/y	m/ของฉัน	24 (การตั้งค่า 18)/24 (การตั้งค่า 18)/15 (การตั้งค่า 8)
	แกนแกนแกน x/z/y	มม.	32/32/25
	รางแกน x/z/y	มม.	35/35/25
หอคอยมีด	ป้อมปืนแปดสถานี	พีซี	8 สถานีสามารถติดตั้งตัวยึดเครื่องมือสองหลุมได้เป็นทางเลือกด้วย 12 สถานี
หัวพลัง	รูปแบบการถือเครื่องมือหัวพาไฟฟ้า		ER25
	ความเร็วสูงสุดของหัวพลังงาน	r/นาที	6000 (ตั้งค่าเป็น 4000) สามารถใช้ในการประมวลผลผลิตภัณฑ์จาก 4000
	การขุดเจาะการติดตั้งสูงสุดและเส้นผ่านศูนย์กลางหัวสี	มม.	Ø 16
	ระยะห่างระหว่างเพลาหัวหัวและเพลา	มม.	65
เครื่องจักรไฟฟ้า	พลังมอเตอร์หลัก/แรงบิด	kw / nm	7.5 kW/47.75nm ตัวเลือก 11kW/70.03nm สำหรับชิ้นส่วนเหล็กที่มีความสามารถในการประมวลผล 80 ขึ้นไป
	X/Z/Y Axis Motor Power/Torque	kw / nm	Yaskawa 1.8kW/11.5nm รุ่นใหม่ที่เป็นตัวเลือก 2.4 kW/จัดอันดับ 11.5nm
	X/Z Power Head Motor Power/Torque	kw / nm	2.4 kW/11.5nm
	ความเร็วสูงสุดของมอเตอร์หัวไฟ	r/นาที	5000
อื่น	อุปกรณ์เบรกวางตำแหน่งแกนหมุน		แรงดันไฮดรอลิก
	ความเอียงของเตียง	°	35 °
	ความยาวแผ่นแผ่นมีด x ความกว้าง	มม.	700x290
	เครื่องมือเครื่องจักรความยาว x ความกว้าง x ความสูง	มม.	2200x1580x2000
	น้ำหนักรวมของเครื่องทั้งหมด	กิโลกรัม	3430
	พลังงานทั้งหมด	กิโลวัตต์	13
	การใช้พลังงานโดยเฉลี่ย	kw / h	2

ความแม่นยำของเครื่องมือเครื่องจักร

ความแม่นยำของเครื่องมาตรฐาน Jingfus Factor：
รายการทดสอบที่สำคัญ	แผนผังแผนผัง	มาตรฐานโรงงาน


จังหวะรัศมีแกนหมุน		ตรวจจับ Runout of Outer Cone	0.0035


ตำแหน่งการทำซ้ำแกน x		ตรวจจับการวางตำแหน่งซ้ำของแกน x หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.003


ตำแหน่ง z-axis ทำซ้ำ		ตรวจจับการวางตำแหน่งซ้ำ ๆ บนแกน z หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.003


ตำแหน่งทำซ้ำแกน y		ตรวจจับการวางตำแหน่งซ้ำ ๆ บนแกน y หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ	0.004


C Axis ทำซ้ำตำแหน่ง		ตรวจจับการจัดตำแหน่งใหม่ของจุดคงที่แกน C, หมายเหตุ: ก่อนอื่นทำนายประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจจับการวางตำแหน่งซ้ำ ๆ	20 อาร์ควินาที


C แกนตำแหน่งโรตารี่		ตรวจจับความแม่นยำของตำแหน่งแบบสุ่มของแกน C หมายเหตุ: ก่อนคาดการณ์ก่อนประมาณ 50 ครั้งเพื่อชดเชยข้อผิดพลาดของเครื่องยนต์เย็นและเครื่องยนต์ร้อนจากนั้นตรวจสอบการตั้งค่าซ้ำ ๆ	72 อาร์ควินาที


Power Head Clamping Beat		จังหวะกรวย	0.015

Power Head Clamping Beat		การตีหนีบ	0.01

หากลูกค้าต้องการทดสอบความแม่นยำของ ISO หรือ VD1 ของแกน x/z/y มันจะถูกกำหนดในเวลาที่เขียนสัญญา ลูกค้าจะต้องทดสอบรายการนี้ในเวลาเดียวกันกับการยอมรับครั้งแรกของโรงงาน Jingfusi
